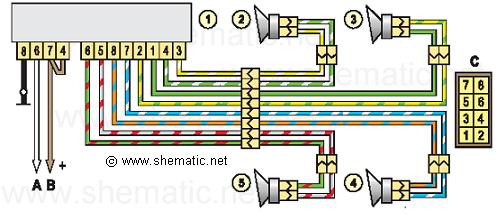

Схема подключения аудиоаппаратуры автомобиля Chevrolet Niva (ВАЗ-2123)
1 – автомагнитола;
2 – правый передний динамик;
3 – правый задний динамик;
4 – левый задний динамик;
5 – левый передний динамик;
А – к выключателю наружного освещения;
В – к источникам питания;
C – нумерация контактов в присоединительной колодке радиоаппарата
