Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобилей ВАЗ-2109, ВАЗ-2108 >> Схема включения очистителя и омывателя фар ВАЗ-2109, ВАЗ-2108Схема включения очистителя
и омывателя фар ВАЗ-2109, ВАЗ-2108

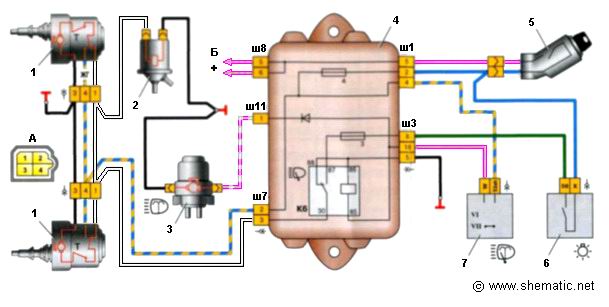

Схема включения очистителя
и омывателя фар ВАЗ-2109, ВАЗ-2108.
Монтажный блок 2114-3722010-60
1. Очистители фар2. Электромагнитный клапан включения омыва фар
3. Электродвигатель омывателя
4. Монтажный блок
5. Выключатель зажигания
6. Переключатель наружного освещения
7. Переключатель очистителей и омывателя фар
К1. Реле включения очистителей фар
А. Порядок условной нумерации штекеров в колодаках очистителей фар и заднего стекла
Б. К выводу "30" генератора
В случае применения отдельного выключателя для включения очистителей фар, напряжение к нему подается от вывода "8" колодки Х3 монтажного блока, а второй вывод выключателя соединяется с выводом "16" колодки Х2 монтажного блока.
