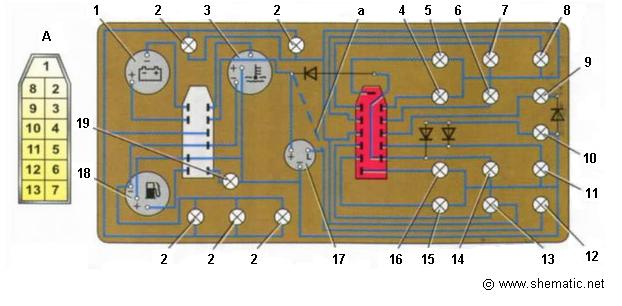

Схема соединений
комбинации приборов с бортовой системой
контроля ВАЗ-2109.
1.
Вольтметр
2. Лампа освещения комбинации приборов
3. Указатель температуры
4. Контрольная лампа обогрева заднего
стекла
5. Контрольная лампа дальнего света фар
6. Резервная контрольная лампа
7. Контрольная лампа заднего
противотуманного света
8. Контрольная лампа внешнего освещения
9. Контрольная лампа указателей поворота
10. Контрольная лампа "СТОП"
11. Контрольная лампа давления масла
12. Контрольная лампа стояночного тормоза
13. Контрольная лампа аварийной
сигнализации
14. Контрольная лампа уровня тормозной
жидкости
15. Контрольная лампа воздушной заслонки
карбюратора
16. Контрольная лампа разряда
аккумуляторной батареи
17. Гнездо для реле-прерывателя контрольной
лампы стояночного тормоза
18. Указатель уровня топлива
19. Контрольная лампа резерва топлива
А. Порядок условной нумерации штекеров в
колодках комбинации приборов
а. соединение на печатной плате для
комбинации приборов без гнезда 17
