Радиошпионаж. Бесконтактный съем информации с телефонной линии

Принцип действия данного устройства заключается в улавливании переменного электромагнитного поля, наводимого вокруг телефонной пары. Для бесконтактного съема информации с телефонной линии телефонная пара зажимается между чашками броневого сердечника дросселя L1. Сигнал с усилителя попадает на микрофонный вход или на телефонный капсюль ТА-2. Напряжение питания должно быть в пределах 1.2 – 3 В. Дроссель L1 имеет 600 витков ПЭВ 0.05 на сердечнике СБ-30.

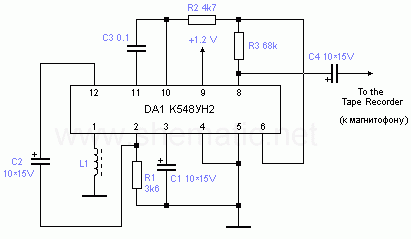

Схема бесконтактного съема информации с телефонной линии
Схема бесконтактного съема информации с телефонной линии


Литература: Журнал Радиохобби №3 1999.
