Радиошпионаж. Радиопередатчик ЧМ с питанием от сети 220 В

Рабочий диапазон частот 30 МГц. Дальность действия 100 – 200м. Катушки L1 и L2 намотаны на каркасе диаметром 5 мм. Сердечник диаметр 3.5 мм. Катушка L1 содержит 10 витков, а катушка L2 – 2 витка провода ПЭВ 0.3. Дроссели Dr.1 и Dr.2 содержат по 100 витков провода ПЭВ 0.1 на ферритовом сердечнике диаметром 2.8 мм. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение не менее 250 – 400 В. В качестве антенны используется электрическая сеть 220 В 50 Гц. Элементы устройства находятся под напряжением 220 В.

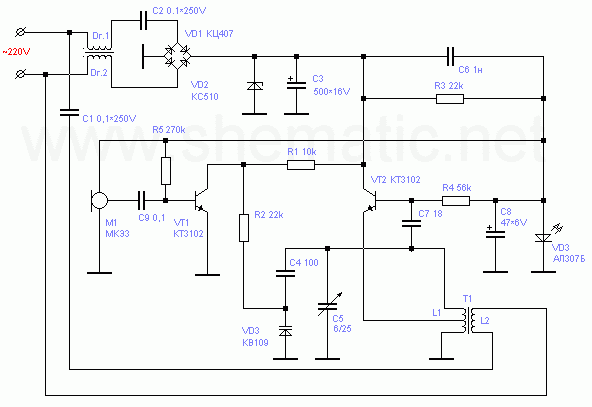

Схема радиопередатчика ЧМ с питанием от сети 220 В
Схема радиопередатчика ЧМ с питанием от сети 220 В


Литература: Журнал Радиохобби №3 1999.
