Радиошпионаж. Телефонный ЧМ – ретранслятор

Передатчик предназначен для передачи информации телефонного разговора на УКВ приемник в диапазоне 68 – 108 МГц. Дальность действия 50 – 100 м. Катушка L1 бескаркасная, намотанная на оправке диаметром 4 мм. и содержит 8 витков провода ПЭЛ 0.5. Вместо диодов VD2-VD5 можно использовать диодную сборку типа КЦ407. В качестве антенны используется провод длиной 30 – 50 см. Настройка передатчика заключается в растяжке или сжатии витков катушки L1.

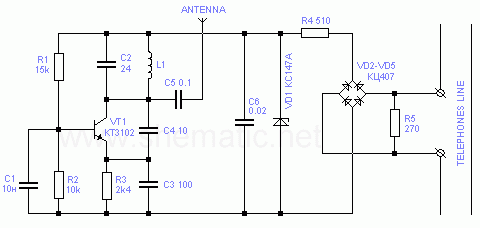

Схема телефонного ЧМ - ретранслятора
Схема телефонного ЧМ - ретранслятора


Литература: Журнал Радиохобби №3 1999.
