Блокиратор “пиратского” телефона.

В. Давиденко, “Радио”, №11, 2000 р.

Для блокирования “пиратского” телефона предлагается устройство, схема которого изображена на рис. 1. Устройство не сложно в изготовлении, не нуждается в дополнительном питании, питается от телефонной сети и потребляет около 160 мкА.

Защита от радиошпионажа. Схема

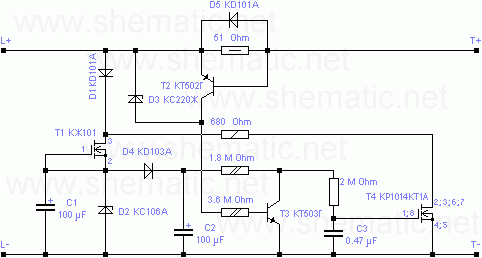

Рис. 1. Схема блокирования “пиратского” телефона.

Включается устройство в разрыв телефонной линии на входе в квартиру, соблюдая полярность. Когда телефонная трубка лежит на аппарате, в линии напряжение 60 В, сквозь стабилитрон D3 в базу транзистора Т3 течет ток, открывая его; на входе ключа Т4 низкий потенциал, поэтому он закрыт и не шунтирует линию. Если включается “пиратский” телефон до устройства, ключ Т4 открывается и шунтирует линию, набор номера становится невозможным. Если телефонная трубка снята после устройства, открывается транзистор Т2, обеспечив на входе ключа Т4 низкий потенциал. Ключ Т4 закрыт и не шунтирует линию.
