Радиошпионаж. Радиопередатчик АМ с питанием от сети 220 В

Радиопередатчик работает в диапазоне 27 – 30 МГц. Дальность действия 200 – 300 м. В качестве антенны используется сеть 220 В. Питание радиопередатчика осуществляется от сети 220 В через емкость С8, далее напряжение выпрямляется удвоителем на диодах VD3 и VD4 и стабилизируется стабилитроном VD2 (КС191). Катушки L1 и L2 наматывается проводом ПЭВ 0.25 на ферритовом сердечнике диаметром 2.8 мм. Катушка L1 содержит 14 витков, а катушка L2 – 3 витка, намотанная поверх L1. Dr.1 – дроссель с индуктивностью 50 -100 мкГн (стандартный дроссель типа ДМ – 0.1). Конденсаторы С8 и С9 должны быть рассчитаны на напряжение 250 – 400 В. Элементы устройства находятся под напряжением 220 В.

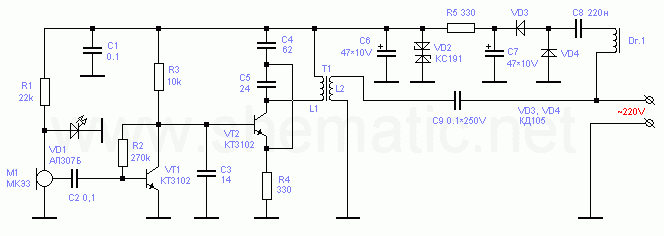

Схема радиопередатчика АМ с питанием от сети 220 В
Схема радиопередатчика АМ с питанием от сети 220 В


Литература: Журнал Радиохобби №3 1999.
