Терморегулятор

На рисунке приведена схема простого и эффективного терморегулятора с оптоэлектронной развязкой от источника питания. Включение и выключение терморегулятора синхронизируется от фазы сети в момент перехода напряжения через нуль, что уменьшает помехи при использовании мощного нагревателя R.

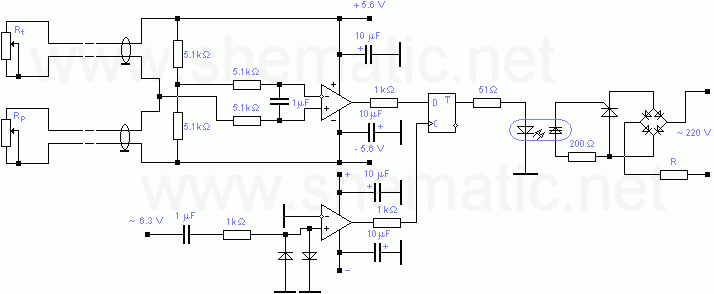

Схема терморегулятора
Схема терморегулятора.

Точность регулирования температуры можно рассчитать по формулам:

– нестабильность схемы терморегулирования,

– величина дрейфа аналоговой микросхемы,

K – температура в градусах Кельвина,

Ucc – напряжение питания моста (5.6 V),

– т.к.с. терморезистора Rt (5 кОм; КМТ-17);

– шаг изменения температуры,

– шаг изменения Rp;

– точность терморегулятора,

ku – коэффициент усиления микросхемыи,

9.999 кОм с шагом 1 Ом.
