Устройство компенсации реактивной составляющей мощности

Потребляемая электроэнергия имеет две составляющие: активную и реактивную. Реактивная не выполняет работы. Основными источниками её есть асинхронные двигатели, трансформаторы и ин. мощные устройства. Для компенсации реактивной составляющей мощности используются конденсаторные батареи (конденсаторные установки), работающие за заданным алгоритмом в зависимости от величины реактивной мощности компенсирующие реактивную нагрузку (реактивная мощность определяется в кВАр). Основой компенсирующих устройств есть электронный блок (часто импортного производства), обеспечивающий алгоритм включения, например: 1:2:2, 1:2:4, 1:2:2:2, 1:2:4:4 и т.д., подключая конденсаторные батареи 5 кВАр, 10 кВАр, 20 кВАр, 40 кВАр, 50 кВАр.

На рис. 1 приведена схема, при помощи которой можно задать любой алгоритм: , где x = 1; y = 1, 2; z = 1, 2, 4 – весовые коэффициенты алгоритма. Минимальная величина весового коэффициента (x = 1) будет соответствовать минимальной ступени регулирования конденсаторного устройства (5 кВАр, 10 кВАр, 20 кВАр, 40 кВАр, 50 кВАр). Набор весовых коэффициентов задается группами по четыре. Первая и вторая группа имеет набор 1:1; 1:2, все остальные – 1, 2, 4, что обеспечивает возможность любого набора алгоритма для отслеживания и точного подключения конденсаторных устройств и компенсации реактивной составляющей мощности.

Электронный блок устройства компенсации реактивной составляющей мощности

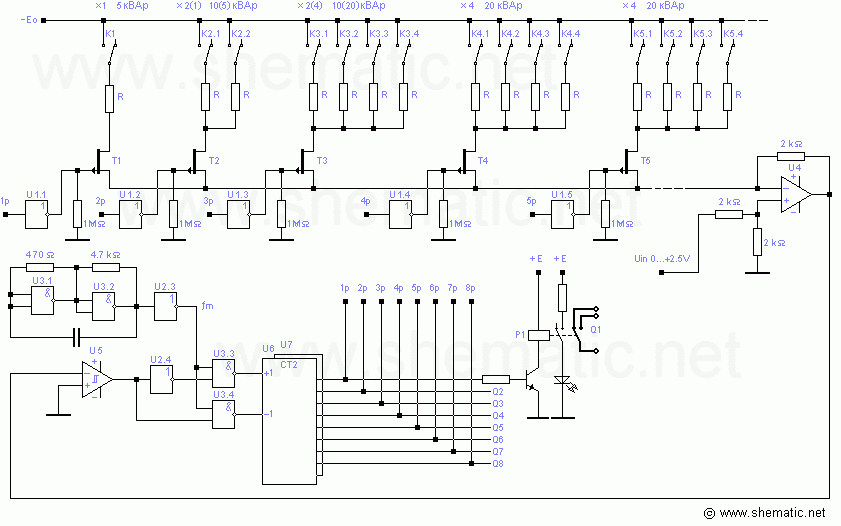

Рис.1. Электронный блок устройства компенсации реактивной составляющей мощности.

Измеряемое значение реактивной составляющей мощности сравнивается с заданными значениями токов от весовых коэффициентов на операционном усилителе U4, сигнал от которого поступает на компаратор U5, задающий режим для 8-розрядного реверсивного счетчика U6, U7. Реверсивный счетчик подает сигналы для включения/выключения весовых токов полевым транзисторам Т1...Т8 (напряжение отсечки не более уровня логической единицы “1”) и сигнал включения/выключения соответствующей конденсаторной батареи Q1…Q8 (через усилители: транзистор, маломощное реле Р1...Р8, более мощное реле с искрогасящими контактами). На схеме жирным выделена цепь подключения мощного реле.

Суммарная погрешность преобразователя:

где – погрешность преобразования;

  – погрешность весовых токов, зависит от типа полевых транзисторов и величины резистора R;

– погрешность точности вибора резисторов R;

– погрешность Т.К.С. (температурного коэффициента сопротивления) резисторов R.

При R = 27 кОм, . Время преобразования зависит от скорости включения/выключения реле, а также от времени разряда конденсаторов и задается частотой генератора fm.
