Генератор псевдослучайной двоичной последовательности с изменяющейся задержкой.

    В разделе Схемотехника наведен принцип построения генератора псевдослучайной двоичной последовательности на регистрах сдвига и логических элементах. Такие генераторы использовались для иммитации сигнала спектр которого подобен к спектру белого шума с линейной спектральной характеристикой, шифровании сигнала по случайному закону. Большой группе систем предназначенных для измерения параметров сигналов необходимы имитаторы с известными заданными и управляемыми характеристиками (наптимер, корреляционных и спектральных измерителей). Для испытания и определения метрологических характеристик систем используются имитаторы сигналов. К ним пренадлежат и генераторы псевдослучайных двоичных последовательностей, спектральная харектиристика которых высчитывается по матаматическому закону с необходимой точностью. Задать закон сжатия (растяжения) сигнала, задержки между двумя сигналами для оценки погрешности, обусловленной спектральными изменениями и изменяющейся во времени задержки позволяет генератор псевдослучайной двоичной последовательности с изменяющейся задержкой (рис. 1).

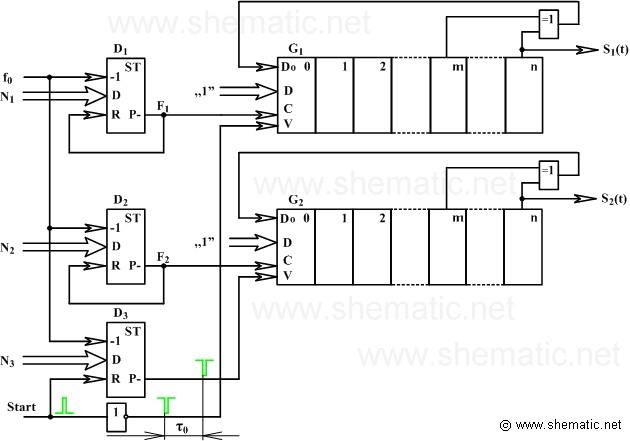

Генератор псевдослучайной двоичной последовательности с изменяющейся задержкой
Рис. 1. Генератор псевдослучайной двоичной последовательности с изменяющейся задержкой.

    Устройство характаризуется простотой, надежностью. Задержка между сигналами изменяется без «разрыва» во времени с требуемой указанной погрешностью дискретности.
Генератор псевдослучайной двоичной последовательности с изменяющейся задержкой содержит два управляемых делителя частоты D1, D2, два идентичных регистра сдвига с обратными связями G1, G2 и схему начальной задержки D3, состоящую из реверсивного счетчика. На счетные входы D1, D2 и D3 от тактового генератора поступают импульсы частоттой f0.
    При N1= N2 и поступлении сигнала «Start» на выходах регистров G1 и G2 сформируются

Начальная установка задержки между двумя сигналами
Рис. 2. Начальная установка задержки между двумя сигналами.



два идентичных сигнала S1(t) и S2(t) c постоянной задержкой с точностью при (рис. 2). При на выходах делителей D1 и D2 будут импульсы с частотой , поступающие на тактовые входы генераторов G1 и G2, соответственно, изменяя во времени задерку между сигналами S1(t) и S2(t) (рис. 3).

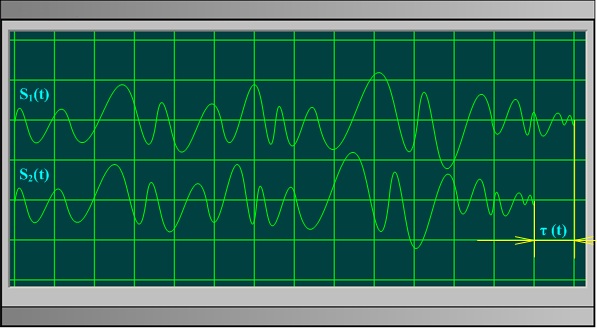

Изменение задержки между двумя сигналами
Рис. 3. Изменение задержки между двумя сигналами S1(t) и S2(t).

    Сжатие/растяжение спектра широкополосных сигналов S1(t) и S2(t) пропорционально соотношению частот F2/F1 или коэффициенту а во временной области изменению задержки между сигналами: где – скорость изменения задержки.

    Спектральная характеристика генератора псевдослучайной двоичной последовательности описана в разделе Схемотехника. Энергетические спектры на выходах S1(f) и S2(f) при шаге изображены на рис. 4.

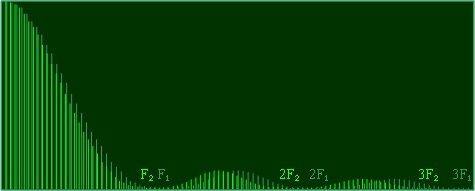

Энергетические спектры на выходах генераторов псевдослучайных двоичных последовательностей
Рис. 4. Энергетические спектры на выходах генераторов псевдослучайных двоичных последовательностей при
