Измерение сигналов малого уровня


Основой измерительных схем является мост, рис.1, где разница потенциалов в плечах определяется формулой: Формула. Дифференциальное включение операционного усилителя (рис.2) дает возможность уменьшить синфазную составляющую электрических помех на 40 дБ. Это не всегда даёт возможность измерять сигналы с малыми уровнями, а экранирование проводов на низких частотах бесполезно. Желательного результата можно достичь используя метод фазовой компенсации (рис.3).

Схема дифференциального моста
Рис. 1 Схема дифференциального моста.

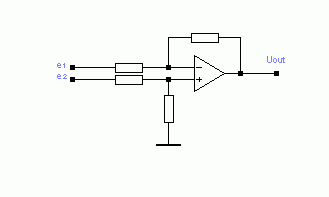

Схема дифференциального включения операционного усилителя.
Рис. 2 Схема дифференциального включения операционного усилителя.

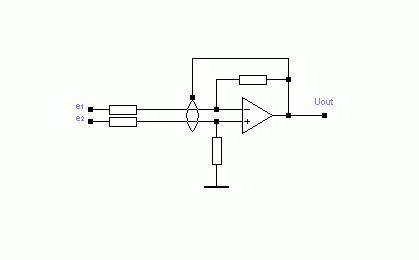

Схема фазовой компенсации.
Рис. 3 Схема фазовой компенсации.

На рис.4 изображена схема с компенсацией синфазной составляющей более нежели на 80 дБ, где резистором R1 устанавливается коэффициент усиления, а R2 - коэффициент подавления синфазной составляющей. Схема позволяет измерять сигналы менее 50 mV при помехе на экранирующем проводе 0.1 V.

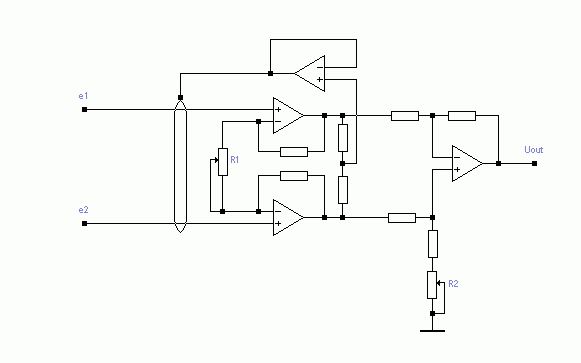

Схема компенсации помех на 80 дБ.
Рис. 4 Схема компенсации помех на 80 дБ.

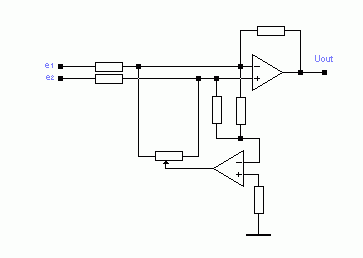

Схема компенсации помех на 90 дБ.
Рис. 5 Схема компенсации помех на 90 дБ.

Уменьшение синфазной составляющей электрических помех более нежели на 90 дБ можно получить используя компенсацию на входе операционного усилителя (рис.5).
