Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

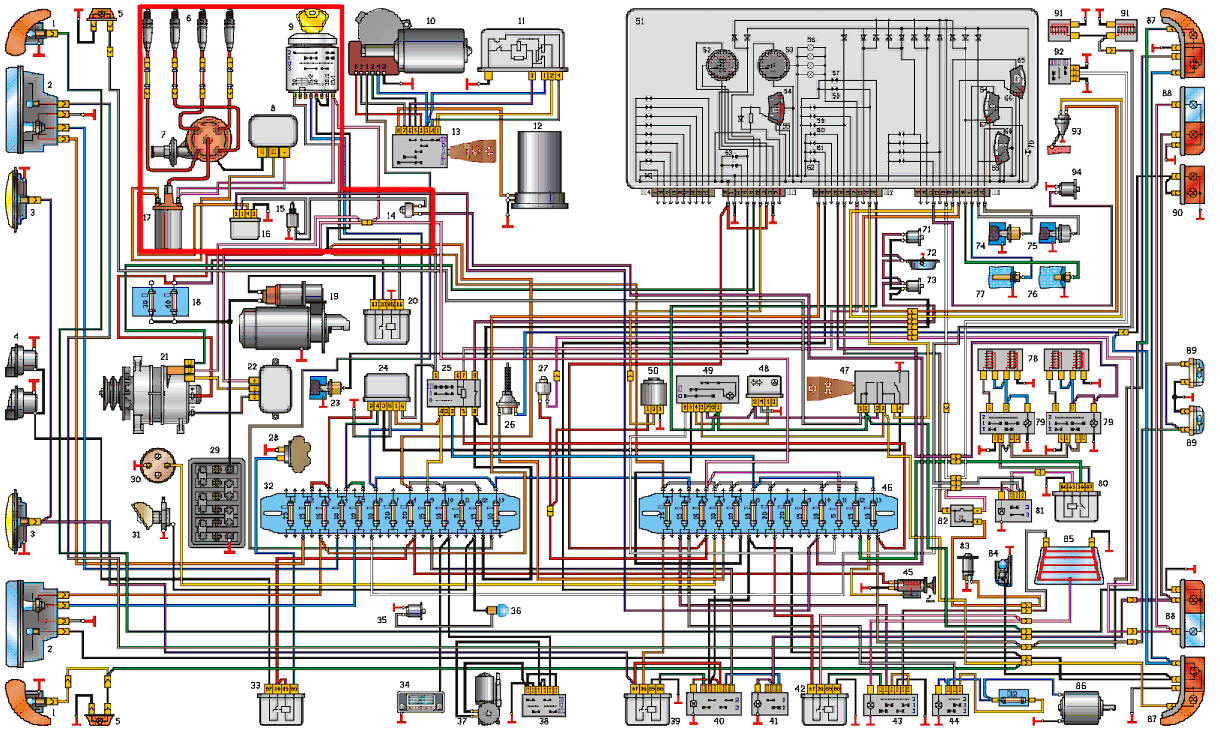

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402.


Двигатель ЗМЗ-402 отличается от двигателя ЗМЗ-4062 системой зажигания. Интерактивная схема электрооборудования автомобиля с двигателем ЗМЗ-402 иллюстрирует блок системы зажигания. Остальные элементы и блоки см. в Схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.

1 – указатель поворота
2 – фара
3 – противотуманная фара
4 – звуковой сигнал
5 – боковой повторитель
6 – свеча зажигания
7 – распределитель зажигания
8 – транзисторный коммутатор
9 – замок зажигания
10 – электродвигатель стеклоочистителя
11 – реле стеклоочистителя
12 – электродвигатель насоса стеклоомывателя
13 – переключатель стеклоочистителя
14 – выключатель системы ЭПХХ
15 – электромагнитный клапан ЭПХХ
16 – блок управления ЭПХХ
17 – катушка зажигания
18 – блок предохранителей в моторном отсеке
19 – стартер
20 – реле стартера
21 – генератор
22 – регулятор напряжения
23 – датчик падения уровня тормозной жидкости
24 – реле включения фар
25 – центральный переключатель света
26 – выключатель сигнала торможения
27 – выключатель света заднего хода
28 – выключатель звукового сигнала
29 – аккумуляторная батарея
30 – штепсельная розетка
31 – подкапотная лампа
32 – левый блок предохранителей
33 – реле звукового сигнала
34 – радиоприемник
35 – выключатель лампы освещения вещевого ящика
36 – лампа освещения вещевого ящика
37 – электродвигатель антенны
38 – переключатель антенны
39 – реле противотуманных фар
40 – выключатель противотуманных фар
41 – выключатель ламп заднего противотуманного света
42 – реле обогрева заднего стекла
43 – переключатель обогрева заднего стекла
44 – переключатель вентилятора отопителя
45 – прикуриватель
46 – правый блок предохранителей
47 – переключатель указателей поворота
48 – реле-прерыватель указателей поворота
49 – выключатель аварийной сигнализации
50 – датчик спидометра
51 – комбинация приборов
52 – спидометр
53 – тахометр
54 – вольтметр
55 – контрольная лампа разряда аккумуляторной батареи
56 – лампа подсветки приборов
57 – контрольная лампа правого поворота
58 – контрольная лампа левого поворота
59 – контрольная лампа стояночного тормоза
60 – контрольная лампа обогрева сидений
61 – контрольная лампа габаритного света
62 – контрольная лампа дальнего света фар
63 – контрольная лампа падения уровня тормозной жидкости
64 – указатель температуры охлаждающей жидкости
65 – указатель уровня топлива
66 – контрольная лампа резерва топлива
67 – контрольная лампа перегрева охлаждающей жидкости
68 – указатель давления масла
69 – контрольная лампа аварийного падения давления масла
70 – дублирующая контрольная лампа
71 – выключатель плафона передней двери
72 – плафон освещения салона
73 – выключатель плафона задней двери
74 – датчик указателя давления масла
75 – датчик контрольной лампы аварийного падения давления масла
76 – датчик контрольной лампы перегрева охлаждающей жидкости
77 – датчик указателя температуры охлаждающей жидкости
78 – элементы обогрева сидений
79 – выключатель обогрева сидений
80 – реле обогрева сидений
81 – выключатель обогрева жиклеров стеклоомывателя
82 – прерыватель контрольной лампы стояночного тормоза
83 – выключатель контрольной лампы стояночного тормоза
84 – фонарь освещения багажного отделения
85 – элемент обогрева заднего стекла
86 – электродвигатель вентилятора отопителя
87 – задний фонарь на крыле
88 – задний фонарь на крышке багажного отделения
89 – фонарь освещения номерного знака
90 – дополнительный сигнал торможения
91 – жиклеры стеклоомывателя с электрообогревом
92 – выключатель системы диагностики контрольных ламп комбинации приборов
93 – датчик указателя уровня топлива
94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора
