Схема электрооборудования автомобиля Волга ГАЗ-24

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Волга ГАЗ >> Схема электрооборудования автомобиля Волга ГАЗ-24

Схема электрооборудования автомобиля Волга ГАЗ-24

Схема электрооборудования автомобиля Волга ГАЗ-24

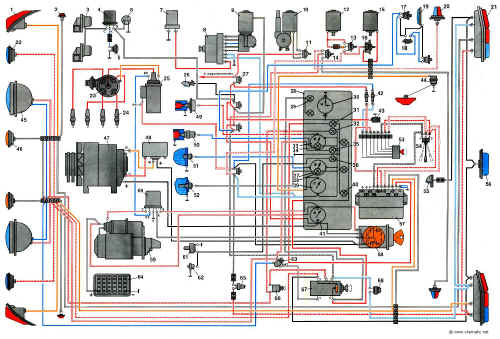

Схема электрооборудования автомобиля Волга ГАЗ-24.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля Волга ГАЗ-24.



1. Передний указатель поворота;
2. Боковой указатель поворота;
3. Звуковые сигналы;
4. Реле сигналов;
5. Выключатель сигналов;
6. Штепсельная розетка;
7. Стеклоомыватель;
8. Переключатель электродвигателя стеклоочистителя;
9. Стеклоочиститель;
10. Электродвигатель антенны;
11. Переключатель электродвигателя антенны;
12. Электродвигатель вентилятора отопителя;
13. Переключатель электродвигателя вентилятора отопителя;
14. Переключатель света стоянки;
15. Электродвигатель обдува заднего стекла;
16. Переключатель электродвигателя обдува заднего стекла;
17. Дверной выключатель плафона;
18. Ручной выключатель плафона;
19. Плафон;
20. Фонарь света стоянки;
21. Задний фонарь;
22. Подфарник;
23. Распределитель зажигания ГАЗ-24;
24. Свечи зажигания ГАЗ-24;
25. Катушка зажигания;
26. Лампа подкапотная;
27. Биметаллический предохранитель;
28. Комбинация приборов;
29. Лампы освещения часов;
30. Часы;
31. Контрольная лампа указателей поворота;
32. Контрольная лампа противотуманных фар;
33. Указатель давления масла ГАЗ-24;
34. Контрольная лампа аварийного давления масла ГАЗ-24;
35. Контрольная лампа дальнего света фар;
36. Контрольная лампа тормоза стоянки и неисправности рабочих тормозов;
37. Указатель температуры охлаждающей жидкости;
38. Контрольная лампа перегрева двигателя;
39. Указатель уровня топлива ГАЗ-24;
40. Лампы освещения комбинации приборов;
41. Амперметр ГАЗ-24;
42. Плавкий предохранитель;
43. Прикуриватель;
44. Датчик указателя уровня топлива ГАЗ-24;
45. Фара;
46. Противотуманная фара;
47. Генератор ГАЗ-24;
48. Регулятор напряжения ГАЗ-24;
49. Датчик указателя давления масла ГАЗ-24;
50. Датчик контрольной лампы аварийного давления масла;
51. Датчик указателя температуры охлаждающей жидкости;
52. Датчик контрольной лампы перегрева двигателя;
53. Выключатель системы аварийной сигнализации;
54. Переключатель указателей поворота;
55. Фонарь освещения багажника;
56. Фонарь освещения номерного знака;
57. Реле указателей поворота ГАЗ-24;
58. Выключатель зажигания;
59. Стартер ГАЗ-24;
60. Дополнительное реле стартера ГАЗ-24;
61. Выключатель контрольной лампы тормоза стоянки;
62. Датчик контрольной лампы неисправности рабочих тормозов ГАЗ-24;
63. Ножной переключатель света;
64. Аккумуляторная батарея ГАЗ-24;
65. Выключатель света заднего хода;
66. Выключатель противотуманных фар;
67. Центральный переключатель света;
68. Выключатель сигналов торможения.
