Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062

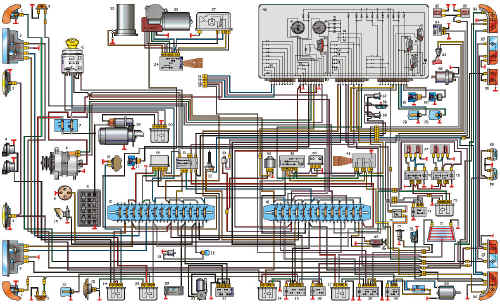

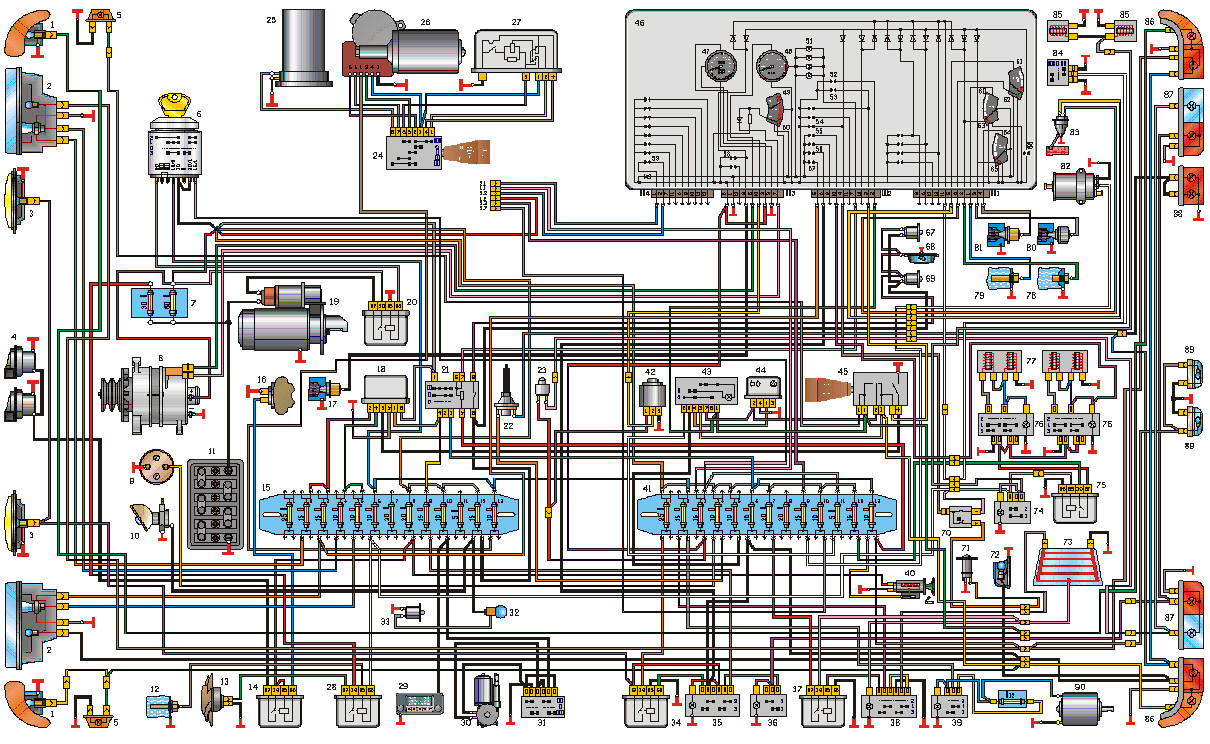

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.


1 – указатель поворота
2 – фара
3 – противотуманная фара
4 – звуковой сигнал
5 – боковой повторитель
6 – замок зажигания
7 – блок предохранителей в моторном отсеке
8 – генератор
9 – штепсельная розетка
10 – подкапотная лампа
11 – аккумуляторная батарея
12 – датчик включения электровентилятора
13 – электровентилятор
14 – реле звукового сигнала
15 – левый блок предохранителей
16 – выключатель звукового сигнала
17 – датчик падения уровня тормозной жидкости
18 – реле включения фар
19 – стартер
20 – реле стартера
21 – центральный переключатель света
22 – выключатель сигнала торможения
23 – выключатель света заднего хода
24 – переключатель стеклоочистителя
25 – электронасос стеклоомывателя
26 – электродвигатель стеклоочистителя
27 – реле стеклоочистителя
28 – реле электровентилятора
29 – радиоприемник
30 – электродвигатель антенны
31 – переключатель антенны
32 – лампа освещения вещевого ящика
33 – выключатель лампы освещения вещевого ящика
34 – реле противотуманных фар
35 – выключатель противотуманных фар
36 – выключатель ламп заднего противотуманного света
37 – реле обогрева заднего стекла
38 – переключатель обогрева заднего стекла
39 – переключатель вентилятора отопителя
40 – прикуриватель
41 – правый блок предохранителей
42 – датчик спидометра
43 – выключатель аварийной сигнализации
44 – реле-прерыватель указателей поворота
45 – переключатель указателей поворота
46 – комбинация приборов
47 – спидометр
48 – тахометр
49 – вольтметр
50 – контрольная лампа разряда аккумуляторной батареи
51 – лампа подсветки приборов
52 – контрольная лампа правого поворота
53 – контрольная лампа левого поворота
54 – контрольная лампа стояночного тормоза
55 – контрольная лампа обогрева сидений
56 – контрольная лампа габаритного света
57 – контрольная лампа дальнего света фар
58 – контрольная лампа падения уровня тормозной жидкости
59 – контрольная лампа КМСУД
60 – указатель температуры охлаждающей жидкости
61 – указатель уровня топлива
62 – контрольная лампа резерва топлива
63 – контрольная лампа перегрева охлаждающей жидкости
64 – указатель давления масла
65 – контрольная лампа аварийного падения давления масла
66 – дублирующая контрольная лампа
67 – выключатель плафона передней двери
68 – плафон освещения салона
69 – выключатель плафона задней двери
70 – прерыватель контрольной лампы стояночного тормоза
71 – выключатель контрольной лампы стояночного тормоза
72 – фонарь освещения багажного отделения
73 – элемент обогрева заднего стекла
74 – выключатель обогрева жиклеров стеклоомывателя
75 – реле обогрева сидений
76 – выключатель обогрева сидений
77 – элементы обогрева сидений
78 – датчик контрольной лампы перегрева охлаждающей жидкости
79 – датчик указателя температуры охлаждающей жидкости
80 – датчик контрольной лампы аварийного падения давления масла
81 – датчик указателя давления масла
82 – топливный насос
83 – датчик указателя уровня топлива
84 – выключатель системы диагностики контрольных ламп комбинации приборов
85 – жиклеры стеклоомывателя с электрообогревом
86 – задний фонарь на крыле
87 – задний фонарь на крышке багажного отделения
88 – дополнительный сигнал торможения
89 – фонарь освещения номерного знака
90 – электродвигатель вентилятора отопителя
