Схема соединений системы генератора ВАЗ-2110

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 >> Схема соединений системы генератора ВАЗ-2110

Схема соединений системы генератора ВАЗ-2110

Схема соединений системы генератора ВАЗ-2110

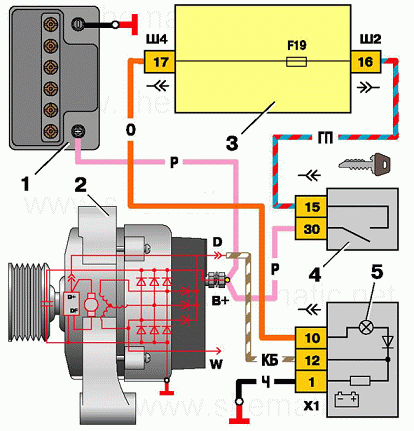

Схема соединений системы генератора ВАЗ-2110.



1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов.
