Схема электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

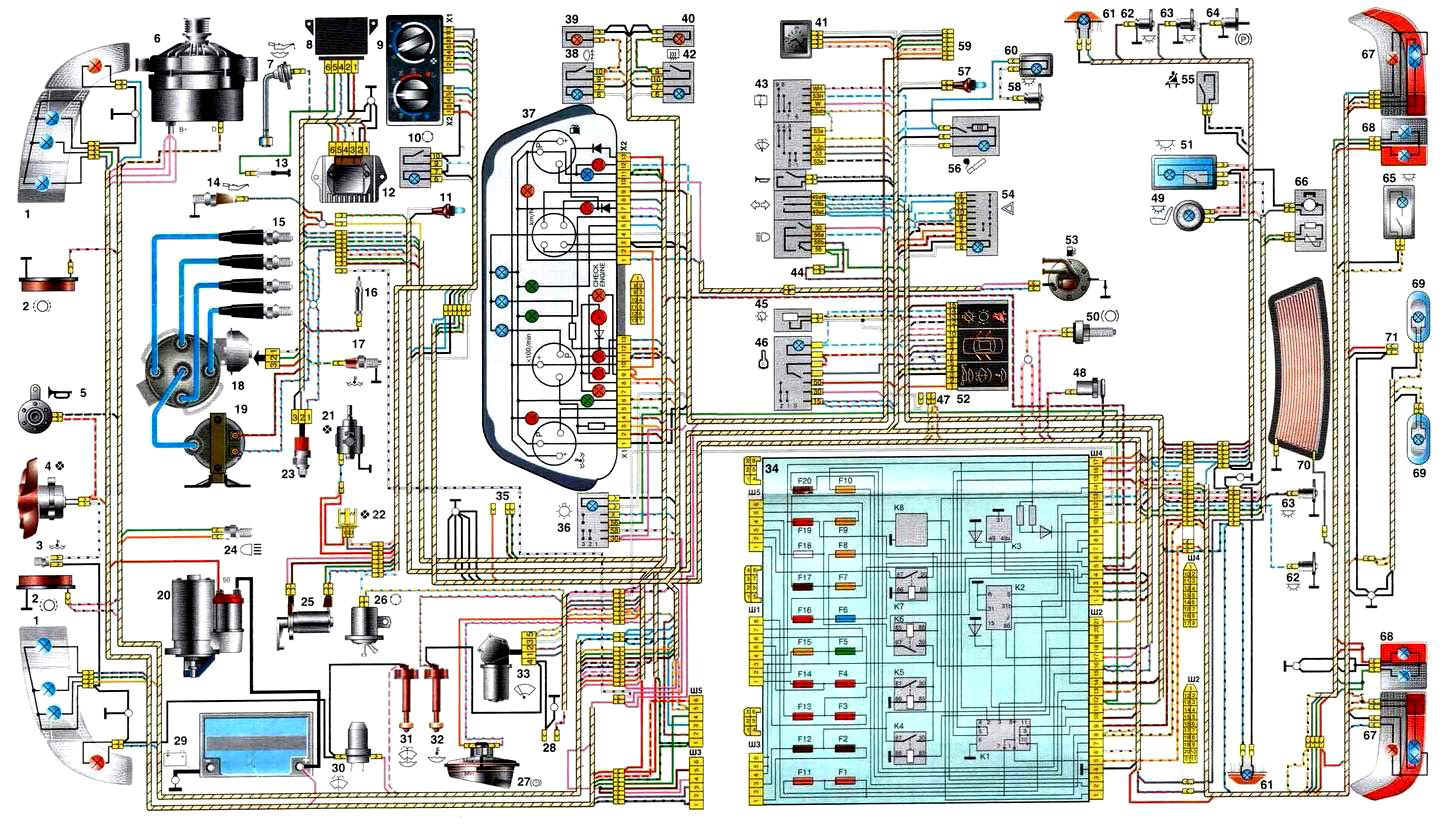

Схема электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
Схема электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
(нажмите для увеличения).





    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.



1 - блок-фара ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
2 - датчики износа колодок передних тормозов ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
3 - датчик включения электродвигателя вентилятора ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
4 - электродвигатель вентилятора системы охлаждения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
5 - звуковой сигнал.
6 – генератор ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
7 - датчик уровня масла ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
8 - блок управления электромагнитным клапаном карбюратора.
9 - контроллер отопителя.
10 - выключатель клапана рециркуляции.
11 - лампа подсветки рычагов управления отопителем.
12 – коммутатор.
13 - концевой выключатель карбюратора.
14 - датчик контрольной лампы давления масла ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
15 - свечи зажигания.
16 - электромагнитный клапан карбюратора.
17 - датчик указателя температуры охлаждающей жид кости ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
18 - датчик - распределитель зажигания ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
19 - катушка зажигания.
20 – стартер.
21 - электродвигатель вентилятора отопителя.
22 - дополнительный резистор электродвигателя отопителя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
23 - датчик скорости ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
24 - выключатель света заднего хода.
25 - микромоторедуктор привода заслонки отопителя.
26 - клапан рециркуляции.
27 - датчик уровня тормозной жидкости.
28 - колодки для подключения электродвигателя омывателя заднего стекла.
29 - аккумуляторная батарея.
30 - электродвигатель смывателя ветрового стекла ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
31 - датчик уровня омывающей жидкости.
32 - датчик уровня охлаждающей жидкости ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
33 - моторедуктор очистителя ветрового стекла.
34 - монтажный блок.
35 - колодки для подключения жгута предупредительного света.
36 - переключатель наружного освещения.
37 - комбинация приборов.
38 - выключатель заднего противотуманного света.
39 - контрольная лампа противотуманного света.
40 - контрольная лампа обогрева заднего стекла.
41 – часы.
42 - выключатель обогрева заднего стекла.
43 - подрулевой переключатель.
44 - колодка для переключения проводов при установке блок - фар другого типа.
45 - регулятор освещения приборов.
46 - выключатель зажигания.
47 - колодки для подключения жгута проводов очистителей фар.
48 - розетка для переносной лампы.
49 - плафон индивидуального освещения салона.
50 - выключатель стоп-сигнала.
51 - плафон освещения салона.
52 - блок бортовой системы контроля.
53 - датчик указателя уровня топлива ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
54 - выключатель аварийной сигнализации.
55 - датчик ремня безопасности водителя.
56 – прикуриватель.
57 - лампа подсветки пепельницы.
58 - выключатель лампы освещения вещевого ящика.
59 - колодка для подключения бортового компьютера ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
60 - лампа освещения вещевого ящика.
61 - боковые указатели поворота.
62 - выключатели в стойках передних дверей.
63 - выключатели в стойках задних дверей.
64 - выключатель контрольной лампы стояночного тормоза.
65 - фонарь освещения багажника.
66 - датчик температуры для системы отопления. ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
67 - наружные задние фонари.
68 - внутренние задние фонари.
69 - фонари освещения номерного знака.
70 - элемент обогрева заднего стекла.
71 - колодка для подключения дополнительного стоп-сигнала.


    В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Электрические схемы ВАЗ 2111 и ВАЗ 2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.
