Электрическая схема мотоцикла ИЖ 6.92 ОГР с двигателем П5 (батарейная система зажигания)

Электрическая схема мотоцикла ИЖ 6.92 ОГР с двигателем П5 (батарейная система зажигания)

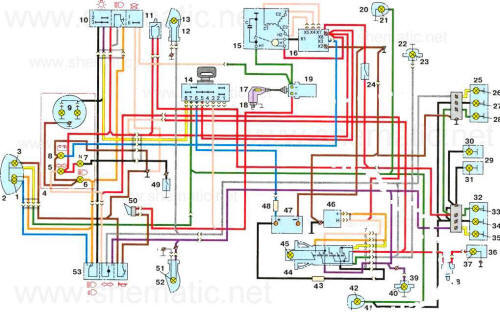

Электрическая схема мотоцикла ИЖ 6.92 ОГР с двигателем П5 (батарейная система зажигания).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоцикла ИЖ 6.92 ОГР с двигателем П5 (батарейная система зажигания)


1 – лампа А12-45-40;
2 – фара ФГ137Б2;
3, 23, 39 – лампы А 12-4;
4 – щиток приборов 7.107-3805;
5, 9 - лампы АМН 12-3-1;
6, 7, 8 - лампы А 12-1;
10 - комбинированный переключатель (правый переключатель) 7.107-3710;
11 – выключатель “стоп-сигнала” ИЖВК103;
12, 51 – фонари указателей поворота
26,28,33,35,37,52 – лампы А12-21-3;
14 – выключатель зажигания 7.107-3704;
15 - генератор ИЖГП7;
16 – выпрямитель-регулятор напряжения БПВ14-10;
17 – свечной наконечник 7.107-3707;
18 – свеча зажигания А23-1;
19 – катушка зажигания ИЖПССб.39;
20, 42 – габаритные фонари 9.203-3712;
21, 27, 30,31, 345 41 – лампы А12-5;
22, 40 – боковой фонарь-указатель поворота УП122Б;
24 - выключатель “стоп-сигнала” ИЖВК 107;
25, 32 – задние фонари 111.3716;
29 – фонарь ФП 105Б;
36 – фара заднего хода ИЖПФ1-3716000-11;
38 – выключатель света заднего хода ВК415;
43, 48 – предохранитель 7.109-3722;
44 – выключатель аварийной остановки двигателя 24.3710;
45 - лампа А12-1.1;
46 – прерыватель указателей поворота РРП1;
47 - аккумуляторная батарея;
53 – переключатель сигнализации (левый переключатель) 7.107-3709;
50 - звуковой сигнал С205Б;
49 - выключатель лампы “нейтраль”;
