Электрическая схема мотоцикла ИЖ 6.920 ГР с двигателем П5.011 (электронная система зажигания)

Схемы >> Мотоэлектроника >> Электрические схемы мотоциклов ИЖ 6.92, ИЖ 6.920, ИЖ 6920 >> Электрическая схема мотоцикла ИЖ 6.920 ГР с двигателем П5.011 (электронная система зажигания)

Электрическая схема мотоцикла ИЖ 6.920 ГР с двигателем П5.011 (электронная система зажигания)

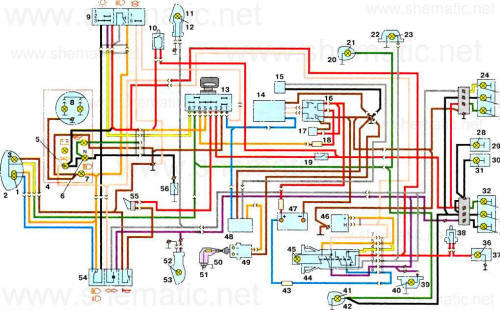

Электрическая схема мотоцикла ИЖ 6.920 ГР с двигателем П5.011 (электронная система зажигания).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоцикла ИЖ 6.920 ОГР с двигателем П5 (электронная система зажигания)


1 – лампа А12-45-40;
2 – фара ФГ137Б2;
3,23,40 – лампы А12-4;
4 – щиток приборов 7.107-3806;
5, 8 - лампы АМН 12-3-1;
6,7 – лампы А12-1;
9 – комбинированный переключатель (правый переключатель) 7.107-3710;
10 - выключатель стоп-сигнала ИЖВК103;
11,53 - фонари указателей поворота 7.109-3726;
12, 25,27,33,35,37,52 – лампы А12-21-3;
13 – выключатель зажигания 7.107-3704;
14 - генератор 7.107-3701-20;
15 - датчик 7.110-3838;
16 - выпрямитель-регулятор напряжения БПВ21-15;
17 - конденсатор К60-35 63х2200МКФ;
18, 43 – предохранители 7.109-3722;
19 – выключатель ИЖВК 107;
20, 42 – габаритный фонарь 9.203-3712;
21, 26, 29, 31, 34, 41 – лампы А12-5;
22, 39 – боковые указатели поворота УП122Б;
24, 32 – задние фонари 111.3716;
28, 30 – фонари ФП 1056;
36 – фонарь заднего хода ИЖПФ1-3716000-11;
38 - выключатель света заднего хода ВК 415;
44 - выключатель аварийной остановки двигателя 24.3710;
45 - лампа А12-1.1;
46 – прерыватель указателей поворота РРП1;
47 - аккумуляторная батарея;
48 – коммутатор 7.1103734;
49 - катушка зажигания 7.109-3705;
50 – свечной наконечник 7.107-3707;
51 - свеча зажигания А23-1;
54 – переключатель сигнализации (левый переключатель) 7.107-3709;
55 - звуковой сигнал С205Б;
56 – выключатель лампы “нейтраль”
