Электрическая схема мотоцикла ИЖ 6920 ГР с двигателем Ю5 Сб. 1-08.10 (батарейная система зажигания и жидкостная система охлаждения)

Схемы >> Мотоэлектроника >> Электрические схемы мотоциклов ИЖ 6.92, ИЖ 6.920, ИЖ 6920 >> Электрическая схема мотоцикла ИЖ 6920 ГР с двигателем Ю5 Сб. 1-08.10 (батарейная система зажигания и жидкостная система охлаждения)

Электрическая схема мотоцикла ИЖ 6920 ГР с двигателем Ю5 Сб. 1-08.10 (батарейная система зажигания и жидкостная система охлаждения)

Электрическая схема мотоцикла ИЖ 6920 ГР с двигателем Ю5 Сб. 1-08.10 (батарейная система зажигания и жидкостная система охлаждения)

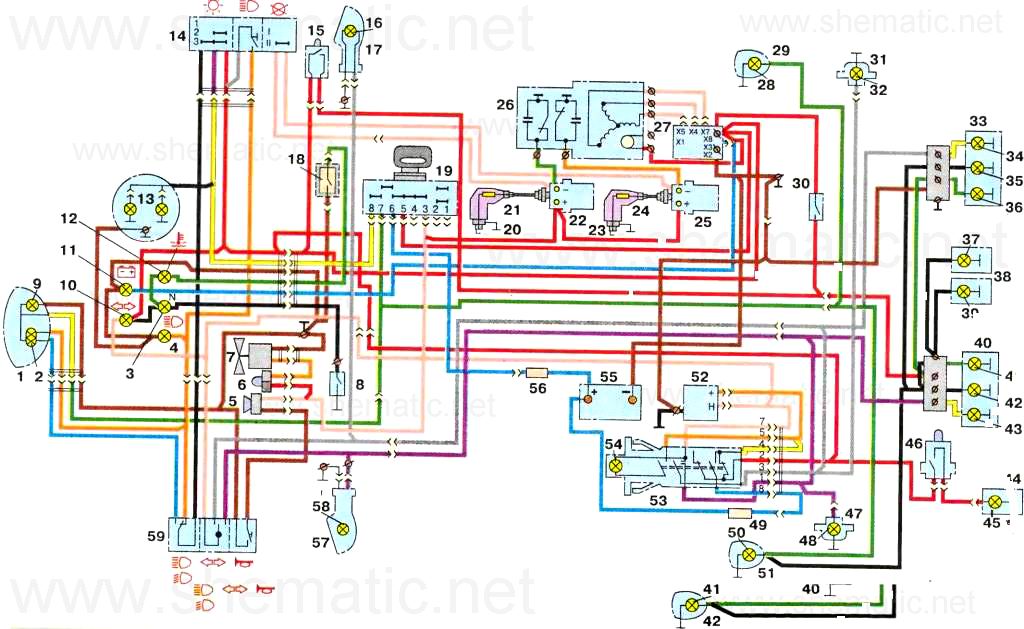

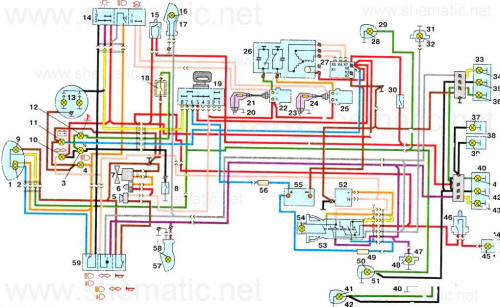

Электрическая схема мотоцикла ИЖ 6920 ГР с двигателем Ю5 Сб. 1-08.10 (батарейная система зажигания и жидкостная система охлаждения).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоцикла ИЖ 6920 ГР с двигателем Ю5 Сб. 1-08.10 (батарейная система зажигания и жидкостная система охлаждения)


1 – фара ФП37Б2;
2 – лампа А12-45-40;
3,4,11,12 – лампы А12-1;
5 – звуковой сигнал С205Б;
6 – термореле включения электровентилятора 661.3710;
7 - электровентилятор;
8 – выключатель лампы “нейтраль”;
9,32,48 - лампы А12-4;
10,13 - лампы АМН 12-3-1;
14 - комбинированный переключатель (правый переключатель) 7.107-3710;
15 – выключатель “стоп-сигнала” ИЖВК103;
16,34,35,36,40,43,45,58 - лампы А12-21-3;
17,57 - фонари указателей поворота;
18 - датчик сигнализатора перегрева ТМ111;
19 - выключатель зажигания;
20,23 – свечи зажигания;
21,24 - свечные наконечники;
22,25 - катушки зажигания;
26 - генератор 281.3701;
27 – выпрямитель-регулятор напряжения БПВ14-10;
28,37,39,42,50 - лампы А12-5;
29,51 - габаритные фонари 9.203;
30 – выключатель стоп-сигнала ИЖВК 107;
31,47 – боковые фонари указателей поворота УП122Б;
33,41 - задние фонари 11.3716;
38 - фонарь освещения номерного знака;
44 - фонарь заднего хода ИЖПФ1-3716;
46 - выключатель света заднего хода ВК415;
49,56 – предохранители;
52 - прерыватель указателей поворота РРП1;
53 - выключатель аварийной остановки двигателя 24.3710;
54 – лампа А12-1.1;
55 - аккумуляторная батарея;
59 - переключатель сигнализации (левый переключатель) 7.107-3709
