Схема электрических соединений панели приборов автомобилей LADA KALINA 11174, 11184, 11194

Схема электрических соединений панели приборов автомобилей LADA KALINA 11174, 11184, 11194

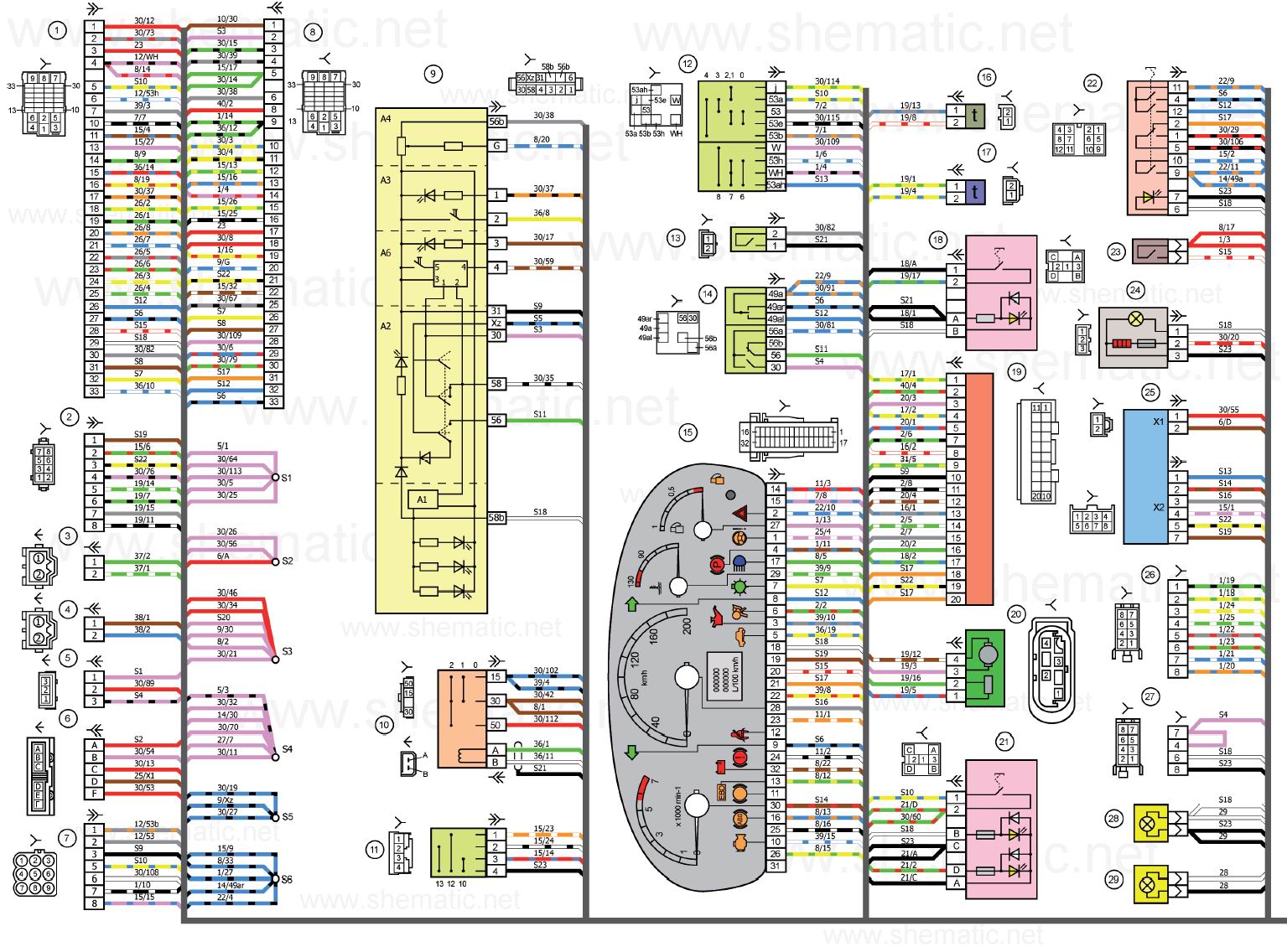

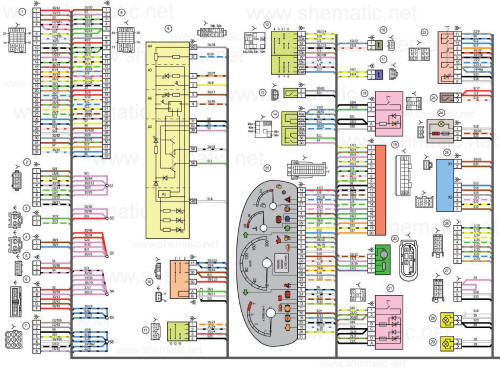

Схема электрических соединений панели приборов автомобилей LADA KALINA 11174, 11184, 11194.
(нажмите для увеличения).

Схема панели приборов автомобилей LADA KALINA 11174, 11184, 11194

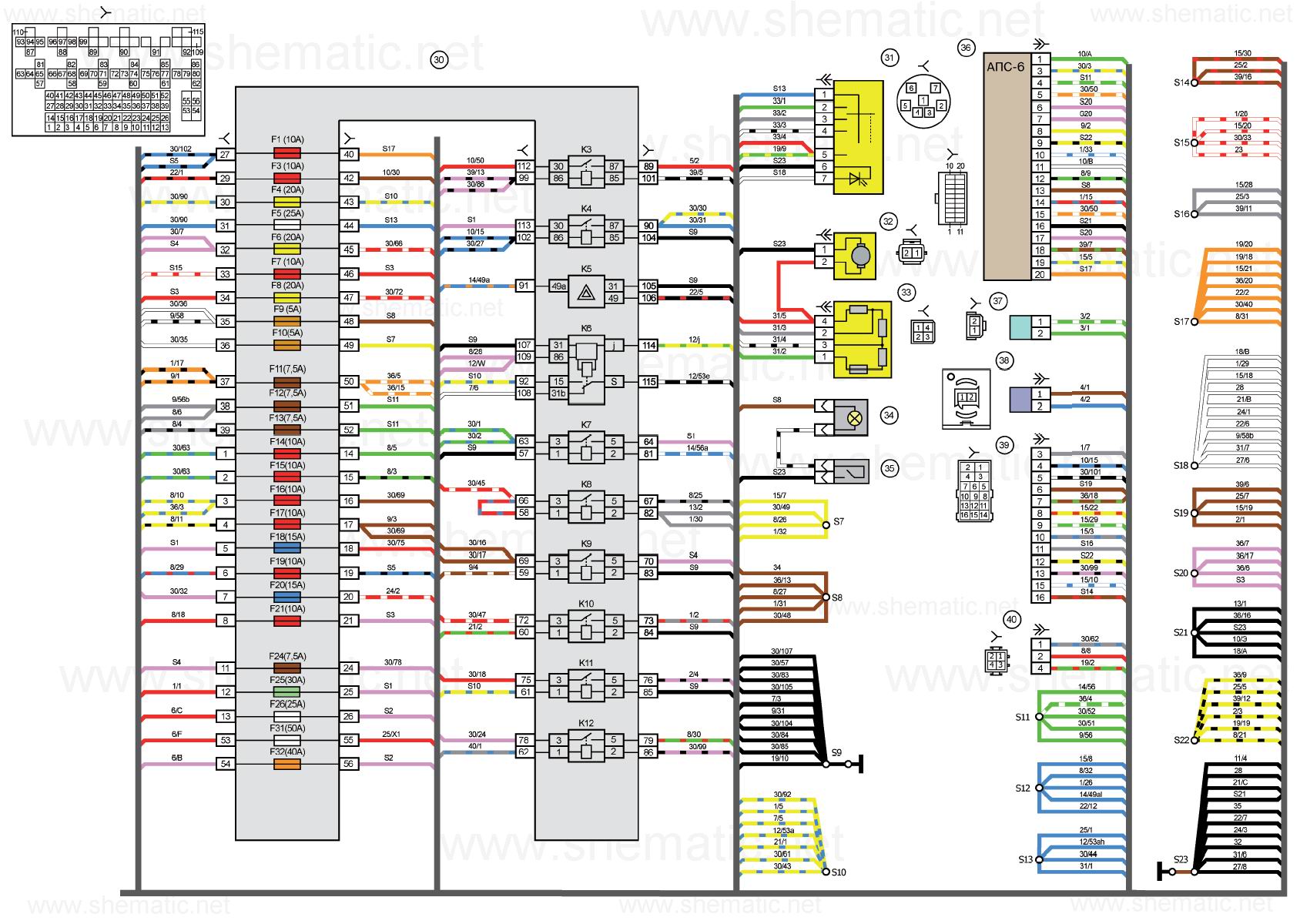

Схема панели приборов автомобилей LADA KALINA 11174, 11184, 11194.
(нажмите для увеличения).

Перечень элементов схемы электрических соединений проводов панели приборов автомобилей LADA KALINA 11174,11184,11194


1,2,3,4 - колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
5,6 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
7 - колодка жгута проводов панели приборов к колодке жгута проводов
8 - колодка жгута проводов панели приборов к колодке жгута проводов переднего;
9 - модуль управления светотехникой;
10 - выключатель зажигания;
11 - переключатель режимов бортового компьютера;
12 - переключатель стеклоочистителей;
13 - выключатель звукового сигнала;
14 - переключатель световой сигнализации;
15 - комбинация приборов;
16 - датчик температуры испарителя;
17 - датчик температуры воздуха салона;
18 - выключатель кондиционера;
19 - контроллер системы автоматического управления климатической установкой;
20 - моторедуктор заслонки отопителя;
21 - выключатель обогрева заднего стекла;
22 - выключатель аварийной сигнализации;
23 - выключатель сигнала торможения;
24 - прикуриватель;
25 - блок управления электроусилителем;
26,27 - колодки жгута проводов панели приборов к радиоаппарату;
28 - лампа подсветки табло управления отопителем;
29 - осветитель;
30 - монтажный блок:
31 - переключатель электродвигателя отопителя;
32 - электродвигатель отопителя;
33 - сопротивление добавочное электродвигателя отопителя;
34 - плафон освещения вещевого ящика;
35 - выключатель освещения вещевого ящика;
36 - блок управления автомобильной противоугонной системы АПС-6;
37 - модуль надувной подушки безопасности водителя;
38 - модуль надувной подушки безопасности пассажира;
39,40 - колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.

КЗ - дополнительное реле стартеров;
К4 - дополнительное реле;
К5 - реле-прерыватель указателей поворота и аварийной сигнализации;
К6 - реле стеклоочистителя;
К7 - реле включения дальнего света фар;
К8 - реле звукового сигнала;
К9 - реле включения противотуманных фар;
К10 - реле включения обогрева заднего стекла;
К11 - реле электрообогрева сидений;
К12 - реле включения муфты компрессора кондиционера;


Жгут проводов панели приборов - 11186-3724030-20.
