    Измерение угла опережения зажигания
    В  схеме (рис.1) [1]  используется  операционный усилитель типа  LM 3900, а  сама  cхема подсоединяется  к  контактам XY низковольтной  части  схемы  прерывания (рис.2).

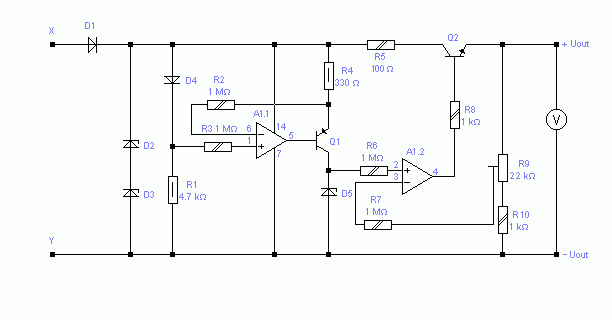

Схема для измерение угла опережения зажигания.
Рис. 1 Схема для измерение угла опережения зажигания.

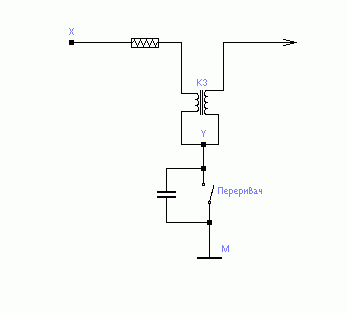

    Схема  прерывания.
Рис. 2 Схема  прерывания.



  Настраивают схему  резистором R9 когда  контакты прерывателя  закорочены, согласно табл.1, а показания  вольтметра  необходимо перемножить на 10, например при напряжении 1.0  V  угол опережения будет  10 градусов.



        Таблица 1.




    Точность измерения  зависит  от  точности  вольтметра,  а  если  используется  цифровой вольтметр на выходе схемы необходимо поставить фильтр (интегратор).
    Диоды: D1 - КД226, D4 - КД522;  стабилитроны: D2, D3 - D814В, D5 - КС139;  транзисторы: Q1 - КТ361, Q2 - КТ315.

         А. Г. Алексенко, Е. А. Коломбет, Г. И. Стародуб.
         Применение прецизионных аналоговых ИС.
         "Радио и связь", М., 1981.
