Тахометр для автомобиля на PIC16F84A

Схемы >> Автоэлектроника >> Тахометр для автомобиля на PIC16F84A

Тахометр для автомобиля с бесконтактной системой зажигания на PIC16F84A


Принцип работы: Основан на измерении времени 50-ти импульсов с датчика распределителя (датчика Холла). Далее делается перерасчет в об/мин и результат по 4-битной шине выводится на двухстрочный ЖКИ MT-16SD. Также на ЖКИ выводятся часы и минуты работы двигателя.

Точность тахометра: при 3000 об/мин + -0,75 об/мин, при 1000 +-0,1 об/мин

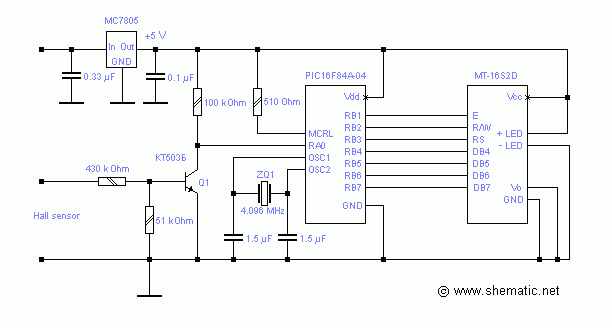

Принципиальная схема тахометра для автомобиля на PIC16F84A

Принципиальная схема тахометра для автомобиля на PIC16F84A.

Программу для тахометра смотрите раздел "Алгоритмы и программы" Программа тахометра для автомобиля на PIC16F84A
Прошивку для тахометра смотрите раздел "Алгоритмы и программы" Прошивка тахометра для автомобиля на PIC16F84A
