Схема электрооборудования автомобиля ВАЗ 21061, ВАЗ 21063 выпуска до 1987 г.

Схемы >> Автоэлектросхемы >> Схема электрооборудования автомобиля ВАЗ 21061, ВАЗ 21063 выпуска до 1987 г.

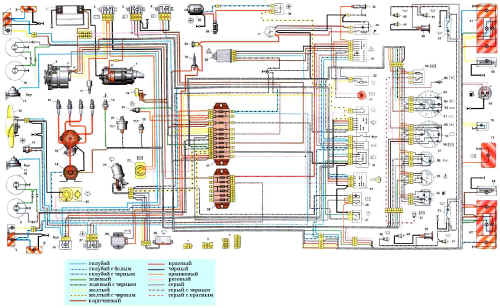

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.
Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.



1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле - прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле - прерыватель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп - сигнала.
34. Штепсельная розетка переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Переключатель электродвигателя отопителя.
39. Лампа освещения вещевого ящика.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель освещения приборов.
43. Лампа сигнализации недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенные в стойках передних дверей.
49. Выключатель фонарей сигнализации открытых передних дверей.
50. Фонари сигнализации открытых передних дверей.
51. Выключатель плафонов, расположенные в стойках задних дверей.
52. Выключатель сигнализации стояночного тормоза.
53. Плафоны освещения салона.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Указатель давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле - прерыватель сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонари освещения номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
    Нумерация штекеров в колодках: а – очистителя ветрового стекла и реле - прерывателя ветрового стекла; б – реле - прерывателя аварийной сигнализации и казателей поворота;
    в – трехричажного переключателя.

    * Устанавливается на части автомобилей ВАЗ 21061, ВАЗ-21063.
