Схема включения наружного освещения ВАЗ-2105

Схема включения наружного освещения ВАЗ-2105

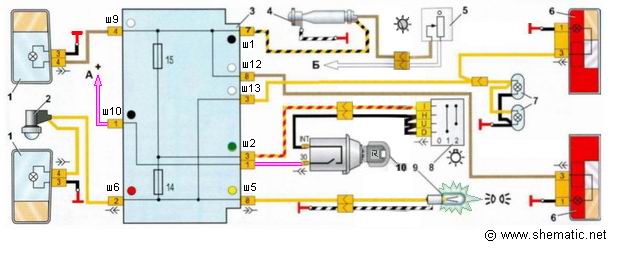

Схема включения наружного освещения ВАЗ-2105.



1. Блок-фары с лампами габаритного света
2. Подкапотная лампа
3. Монтажный блок
4. Лампа освещения вещевого ящика
5. Регулятор освещения приборов
6. Задние фонари с лампами габаритного света
7. Фонари освещения номерного знака
8. Переключатель наружного освещения
9. Контрольная лампа наружного освещения, расположенная в спидометре
10. Выключатель зажигания
А. К клемме "30" генератора
Б. К лампам освещения приборов и лампам подсветки выключателей
