Схема электрооборудования автомобиля ВАЗ 2105

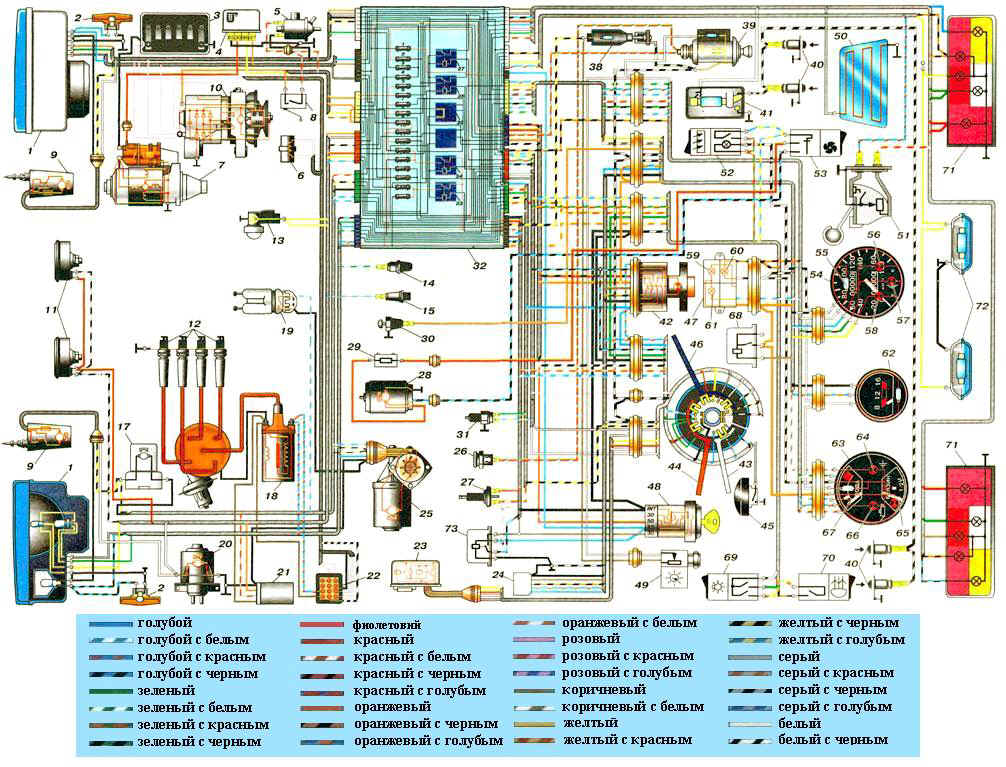

Схема электрооборудования автомобиля ВАЗ 2105.
Схема электрооборудования автомобиля ВАЗ 2105.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2105.



1. Блок-фара ВАЗ 2105.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 2105.
4. Реле включения стартера.
5. Пневмоклапан системы холостого хода карбюратора ВАЗ 2105.
6. Датчик верхней мертвой точки поршня в первом цилиндре ВАЗ 2105.
7. Стартер.
8. Микровыключатель карбюратора.
9. Электродвигатели очистителей фар.
10. Генератор.
11. Звуковые сигналы.
12. Свечи зажигания.
13. Подкапотная лампа.
14. Датчик указателя температуры охлаждающей жидкости ВАЗ 2105.
15. Датчик контрольной лампы давления масла ВАЗ 2105.
16. Распределитель зажигания.
17. Электродвигатель омывателя ветрового стекла.
18. Катушка зажигания.
19. Датчик недостаточного уровня тормозной жидкости.
20. Электродвигатель омывателя фар.
21. Блок управления пневмоклапанном ВАЗ 2105.
22. Колодка диагностики.
23. Реле стеклоочистителя.
24. Реле-прерыватель указателей поворота и аварийной сигнализации.
25. Электродвигатель стеклоочистителя.
26. Штепсельная розетка для переносной лампы.
27. Выключатель стоп-сигнала.
28. Электродвигатель отопителя.
29. Дополнительный резистор электродвигателя отопителя.
30. Выключатель контрольной лампы стояночного тормоза.
31. Выключатель света заднего хода.
32. Монтажный блок ВАЗ 2105.
33. Реле включения ближнего света фар.
34. Реле включения дальнего света фар.
35. Перемычка на месте реле включения звуковых сигналов.
36. Реле включения омывателя и очистителей фар.
37. Реле включения обогрева заднего стекла.
38. Лампа освещения вещевого ящика.
39. Прикуриватель.
40. Выключатели плафона, расположенные в стойках дверей.
41. Плафон внутреннего освещения кузова.
42. Выключатель аварийной сигнализации.
43. Переключатель указателей поворота.
44. Переключатель света фар.
45. Выключатель звукового сигнала.
46. Выключатель омывателя и стеклоочистителя ветрового стекла.
47. Блок контрольных ламп ВАЗ 2105.
48. Выключатель зажигания.
49. Выключатель-регулятор освещения приборов ВАЗ 2105.
50. Элемент обогрева заднего стекла.
51. Датчик указателя уровня и резерва топлива ВАЗ 2105.
52. Выключатель обогрева заднего стекла с контрольной лампой включения.
53. Переключатель электродвигателя отопителя.
54. Спидометр.
55. Лампа освещения приборов ВАЗ 2105.
56. Контрольная лампа дальнего света фар ВАЗ 2105.
57. Контрольная лампа указателей поворота.
58. Контрольная лампа наружного освещения.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа включения заднего противотуманного света.
61. Контрольная лампа уровня тормозной жидкости.
62. Вольтметр ВАЗ 2105.
63. Комбинация приборов ВАЗ 2105.
64. Контрольная лампа заряда аккумуляторной батареи ВАЗ 2105.
65. Указатель уровня и резерва топлива.
66. Контрольная лампа давления масла.
67. Указатель температуры охлаждающей жидкости.
68. Реле-прерыватель контрольной лампы стояночного тормоза.
69. Выключатель наружного освещения.
70. Выключатель противотуманного света в задних фонарях.
71. Задние фонари.
72. Фонари освещения номерного знака.
73. Реле зажигания ВАЗ 2105.
