Реле и предохранители монтажного блока ВАЗ-2105

Реле и предохранители монтажного блока ВАЗ-2105

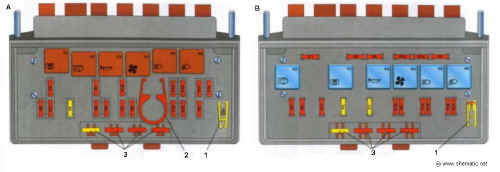

Реле и предохранители монтажного блока ВАЗ-2105.
(нажмите для увеличения).


Реле типа 40.3722(А) и 2105-3722010-17(Б)

К1. Реле включения обогрева заднего стекла
К2. Реле включения очистителей и омывателей фар
К3. Реле включения звуковых сигналов
К4. Реле включения электродвигателя вентилятора системы охлаждения двигателя
К5. Реле включения дальнего света фар
К6. Реле включения ближнего света фар
F1-F17. Предохранители
1. Пинцет для снятия предохранителей
2. Пинцет для снятия реле
3. Запасные предохранители
На автомобилях ВАЗ-2105 реле К3 и К4 не устанавливаются. Вместо реле К3 устанавливается контактная перемичка.
