Схема бесконтактной системы зажигания ВАЗ-2105

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2105 >> Схема бесконтактной системы зажигания ВАЗ-2105

Схема бесконтактной системы зажигания ВАЗ-2105

Схема бесконтактной системы зажигания ВАЗ-2105

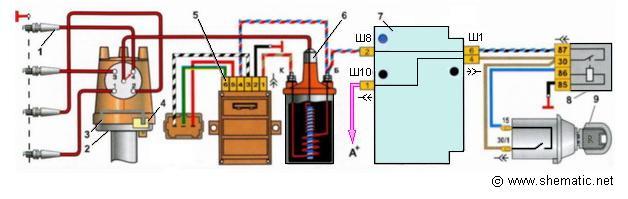

Схема бесконтактной системы зажигания ВАЗ-2105.



1. Свечи зажигания
2. Датчик-распределитель зажигания
3. Экран
4. Датчик Холла
5. Коммутатор
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания
А. К клемме "30" генератора
