Схема управления электромагнитным клапаном карбюратора ВАЗ-2105

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2105 >> Схема управления электромагнитным клапаном карбюратора ВАЗ-2105

Схема управления электромагнитным клапаном карбюратора ВАЗ-2105

Схема управления электромагнитным клапаном карбюратора ВАЗ-2105
Схема управления электромагнитным клапаном карбюратора ВАЗ-2105 .

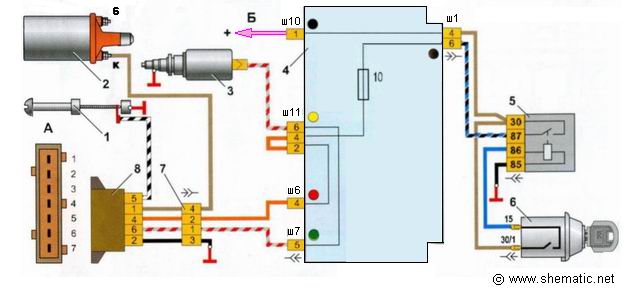

1. Концевой выключатель карбюратора
2. Катушка зажыгания
3. Электромагнитный клапан
4. Монтажный блок
5. Реле зажигания
6. Выключатель зажигания
7. Колодка жгута проводов, подключаемая к блоку управления электропневмоклапаном
8. Блок управления электромагнитным клапаном
А. Порядок условной нумерации штекеров в блоке управления
Б. К клемме "30" генератора
