Схема соединения генератора (37.3701) ВАЗ-2105

Схема соединения генератора (37.3701) ВАЗ-2105

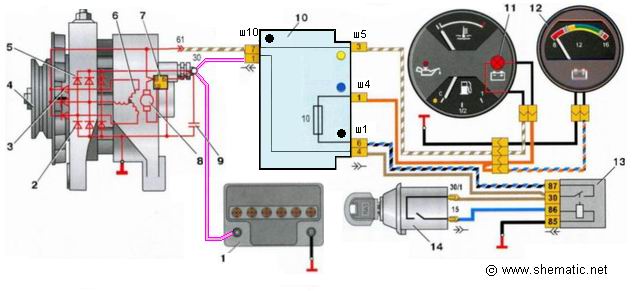

Схема соединения генератора (37.3701) ВАЗ-2105.



1. Аккумуляторная батарея
2,3,5 – Диоды трехфазного выпрямителя
4. Генератор
6. Обмотка статора
7. Регулятор напряжения
8. Обмотка ротора
9. Конденсатор для подавления радиопомех
10. Монтажный блок
11. Контрольная лампа заряда аккумуляторной батареи в комбинации приборов
12. Вольтметр
13. Реле зажигания
14. Выключатель зажигания
