Схема соединения стартера ВАЗ-2105

Схема соединения стартера ВАЗ-2105

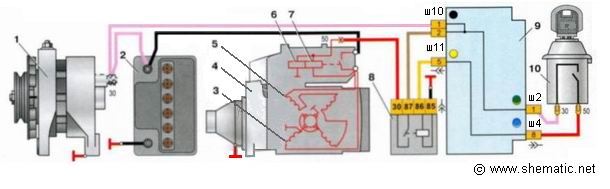

Схема соединения стартера ВАЗ-2105.



1. Генератор
2. Аккумуляторная батарея
3. Шунтовая катушка обмотки статора
4. Стартер
5. Катушка обмотки статора
6. Удерживающая обмотка тягового реле
7. Втягивающая обмотка тягового реле
8. Реле включения стартера
9. Монтажный блок
10. Выключатель зажигания
