Связь контроллера с удаленным объектом

Для связи контроллера (компьютера) с удаленным объектом чаще всего используется двухпроводная линия (рис.1, рис.2). Преимуществом такой связи есть развязка между потенциалами приемника и передатчика при питании от разных источников, а также высокая помехоустойчивость. Токовая петля (рис.1) 10 mA питается от источника приемника. Используя витую пару для кабеля типа FTP (UTP) активное сопротивление линии не должно превышать 60 Ом. Удельное сопротивление медного провода при 20° С p = 0.0175 Ом · мм²/м, температурный коэффициент сопротивления – a = 0.4%/°С. Тогда максимальная длина линии при :



Формула

где S – площадь сечения провода, мм².

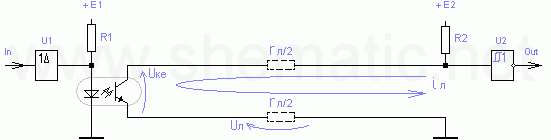

Схема связи контролера с удаленным объектом с питанием от источника приемника
Рис. 1. Схема связи контролера с удаленным объектом с питанием от источника приемника.

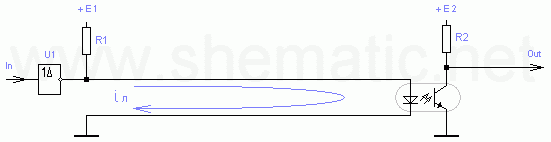

Схема связи контролера с удаленным объектом с питанием от источника передатчика
Рис. 2. Схема связи контролера с удаленным объектом с питанием от источника передатчика.

Существенно увеличить максимальную длину линии можно используя питание петли от источника передатчика (рис.2). При таких же номинальных значениях элементов длина линии увеличивается в два раза. Схема на рис.1 и рис.2 для двухсторонней связи требует две двухпроводные линии. Для двухсторонней связи по одной витой паре можно использовать схему изображенную на рис.3. Данная схема позволяет осуществить двойную развязку между потенциалами приемника и передатчика. Во время передачи данных формируется строб чтобы приемник проверял состояние линии на прием/передачу (рис.4).

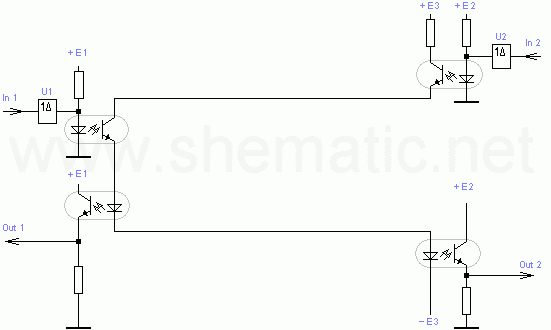

Схема двухсторонней связи с удаленным объектом
Рис. 3. Схема двухсторонней связи с удаленным объектом.

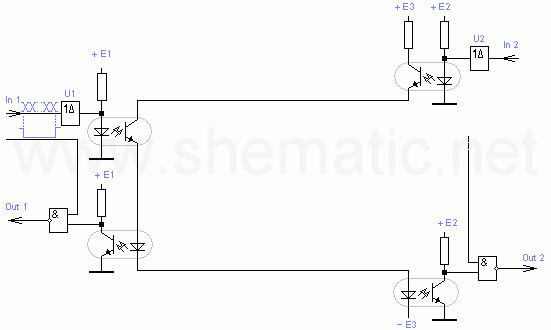

Схема двухсторонней связи с удаленным объектом
Рис. 4. Схема двухсторонней связи с удаленным объектом.
