Одновременная передача данных по одному кабелю в двух направлениях

При помощи одной витой пары проводов, или одного кабеля можно передавать данные одновременно в двух направлениях от двух независимых и не синхронизированных между собой источников * (рис.1). В табл. 1 показано состояние выходных сигналов при различных значениях входных импульсов. Схема позволяет осуществить двойную гальваническую развязку между потенциалами приемника и передатчика.


Схема одновременной передачи данных по одному кабелю в двух направлениях

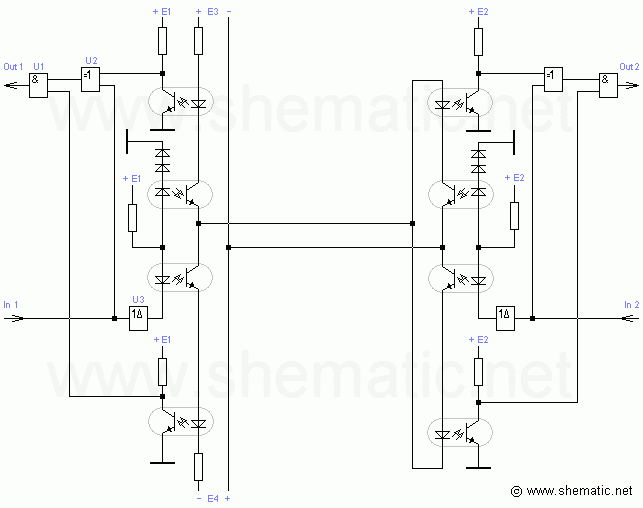

Рис.1. Схема одновременной передачи данных по одному кабелю в двух направлениях.


Состояние выходных сигналов при различных значениях входных импульсов
Таблица 1. Состояние выходных сигналов при различных значениях входных импульсов.


* Б. В. Шовкопляс. Микропроцессорные структуры. М. Радио и связь.
