Синхронизированное чтение данных с удаленного объекта

На рис.1 приведена схема передачи данных и синхросигналов при помощи одной витой пары проводов. Синхроимпульсы С поступают от контроллера/компьютера к удаленному объекту и отрицательным фронтом сигнала S изменяют данные Q, поступающие на вход контроллера D (рис.2).

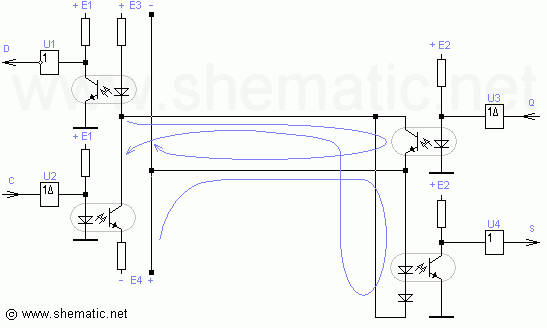

Схема синхронизированого чтения данных с удаленного объекта
Рис.1. Схема синхронизированого чтения данных с удаленного объекта.

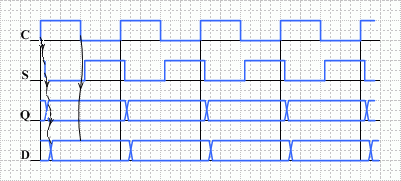

Диаграмма работы схемы синхронизированого чтения данных с удаленного объекта
Рис.2. Диаграмма работы схемы синхронизированого чтения данных с удаленного объекта.
