Связь контроллера с группой удаленных объектов

Схемы >> Передача данных >> Связь контроллера с группой удаленных объектов
Связь контроллера с группой удаленных объектов

Если для группы удаленных объектов (микроконтроллеров, или других абонентов приема/передачи данных) необходима гальваническая развязка между собой, можно применить схему изображённую на рис.1 *. В начальном состоянии In k = ,,1”, Out 1 =…Out n =,,1”. Если в любой момент времени In 1 = ,,0” (In n = ,,0”), тогда Out k =,,0”, состоится обращение к контроллеру К о запросе, К принимает данные от абонентов по линии данных. После этого In k = ,,0”, а In 1 = ,,1” (In n = ,,1”) – система переводится в начальное состояние.


Недостатком такой системы есть необходимость использования линии данных, а приведенные цепи можно использовать для обработки прерываний. Эти недостатки развязаны в разделе Связь компьютера с удаленными объектами.




Схема связи контроллера с группой удаленных объектов

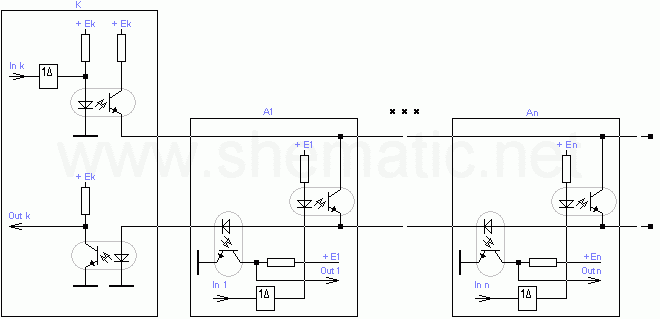

Рис.1. Схема связи контроллера с группой удаленных объектов.




* Б. В. Шовкопляс. Микропроцессорные структуры. М. Радио и связь.
