Связь компьютера с удаленными объектами

Для связи компьютера с удаленными объектами можно использовать схему изображенную на рис.1*. Связь осуществляется при помощи витой пары проводов с гальванической развязкой между потенциалами потребителей, где М1, … Мn - микроконтроллеры, микропроцессоры, или другие компьютеры. На рис.2 изображен приемник/передатчик.



Схема связи компьютера с удаленными объектами
Рис.1. Схема связи компьютера с удаленными объектами.

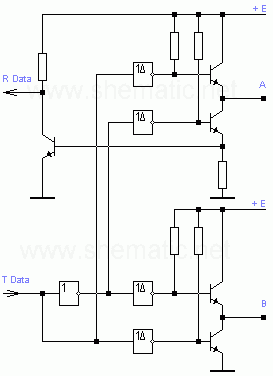

Схема приемника/передатчика
Рис.2. Схема приемника/передатчика.


* PCT/WO/85/00452.
