Повышение помехоустойчивости при передаче данных витой парой проводов

Схемы >> Передача данных >> Повышение помехоустойчивости при передаче данных витой парой проводов
Повышение помехоустойчивости при передаче данных витой парой проводов.

Витая пара проводов, токовая петля, оптопара (светодиод – фотодиод; светодиод - фототранзистор) есть элементами с высокой помехоустойчивостью. Схема на рис.1 позволяет увеличить помехоустойчивость перечисленных схемных решений. В данном случае логическая ,,1” передается к приемнику током , а логический ,,0” – током . Ток протекает по той же витой паре проводов, только в противоположном направлении (рис.2):



где Eке – падение напряжения на коллекторно - эмиттерном переходе открытого транзистора при R1 = R0. , – токи логической ,,1” и логического ,,0” протекающие через светодиоды оптронов. Линия связи всегда находится под действием токов логической ,,1”, или логического ,,0”, что увеличивает её помехоустойчивость в условиях больших электромагнитных полей и помех. А отсутствие токов означает обрыв линии.



Схема повышения помехоустойчивости при передаче данных витой парой проводов

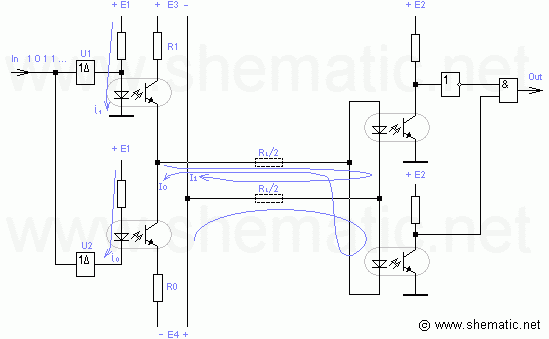

Рис.1. Схема повышения помехоустойчивости при передаче данных витой парой проводов.

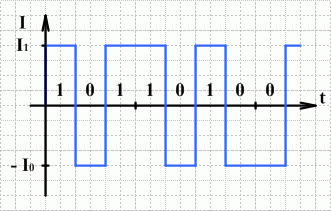

Рис.2.
