Передача данных в последовательном коде

Схемы >> Передача данных >> Передача данных в последовательном коде
Передача данных в последовательном коде

Код NRZ, синхронный режим. NRZ (non return zero) - простейший код для передачи по двухпроводной линии, составлен с стартового бита, 6...8 информационных и стоп - бита (рис.1). Для передачи синхроимпульсов используется одна пара проводов.

Временная диаграмма кода NRZ.
Рис. 1 Временная диаграмма кода NRZ.

Фронты синхроимпульсов должны совпадать с серединами информационных битовых интервалов. Скорость передачи данных может достичь 64 кбит/сек.

Код NRZ, асинхронный режим. Данные в коде NRZ можно передавать и без синхроимпульсов. Такой режим будет асинхронным. Приём данных в этом случае синхронизируется в приёмнике, а частота синхронизации не должна различаться от частоты передачи передатчика более ± 5%, ибо при 8 битах данных, 1 старт бита и 1 стоп бита ±5% ·10 = ± 50%, а это - половина ширины периода одного бита данных.

Код Manchester - II. Если просуммировать по модулю два данные с синхроимпульсами (рис.2), то можно при помощи двухпроводной линии передавать данные и синхроимпульсы.

Код Manchester - II.
Рис. 2 Код Manchester - II.

Схема шифратора кода Manshecter - II
Рис. 3 Схема шифратора кода Manshecter - II.

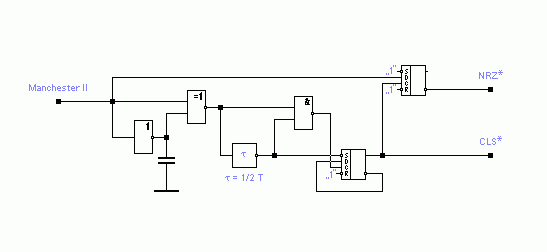

Схема дешифратора кода Manchester - II.
Рис. 4 Схема дешифратора кода Manchester - II.

Диаграмма работы дешифратора кода Manchester - II.
Рис. 5 Диаграмма работы дешифратора кода Manchester - II.

Скорость передачи данных достигает 1 Мбит/сек [1]. Шифратор кода Manshecter - II довольно прост (рис.3). На рис.4 изображена схема дешифратора кода Manchester - II, а на рис.5 - временная диаграмма работы. Приём данных синхронизируется в приёмнике каждым битом. Не существенно, длина посылки кода может быть любой: 8 -, 16 -, 32 - биты и т.д. При скважности синхроимпульсов 2, можно в 2 раза увеличить нагрузку на передающие элементы и на линию.

Литература:

Б. В. Шевкопляс. Микропроцессорные структуры.
М. "Радио и связь", 1990.
