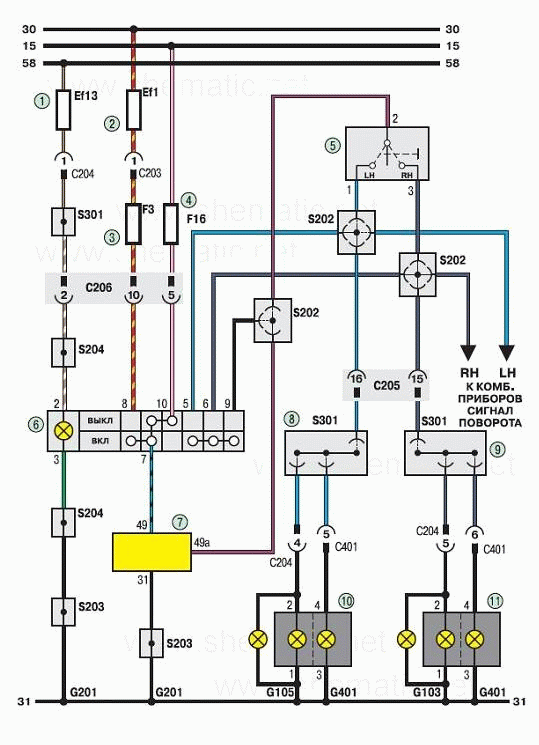

Соединения приборов освещения Шевроле Ланос (схема 6).
1 – плавкая вставка (10А);
2 – плавкая вставка (80А);
3, 4 – предохранители ( 15А);
5 – переключатель указателей поворота;
6 – выключатель аварийной сигнализации;
7 – реле;
8, 9 – соединительные колодки;
10 – лампа указателя левого поворота в комбинации приборов;
11 – лампа указателя правого поворота в комбинации приборов.
