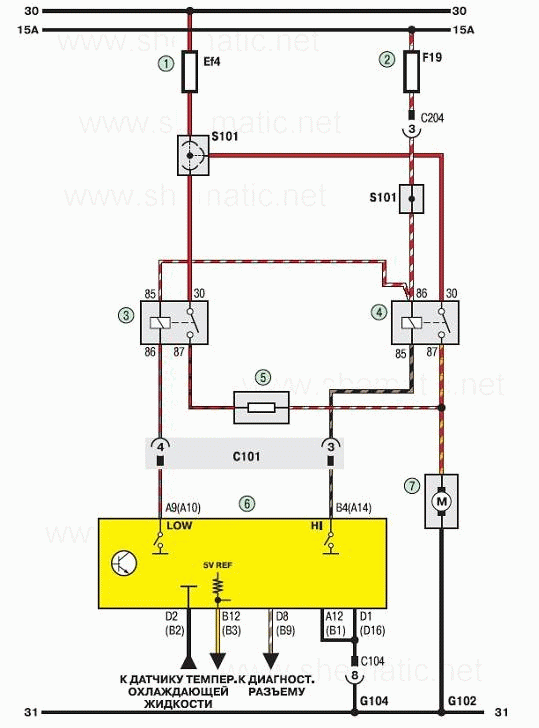

Система управления двигателем Шевроле Ланос (схема 6).
1 – плавкая вставка(30 А);
2 – плавкая вставка (80А);
3 – реле дополнительного вентилятора системы охлаждения двигателя;
4 – реле основного вентиляторе системы охлаждения двигателя;
5 – резистор;
6 – электронный блок управления двигателем;
7 – злектровентилятор системы охлаждения двигателя.
