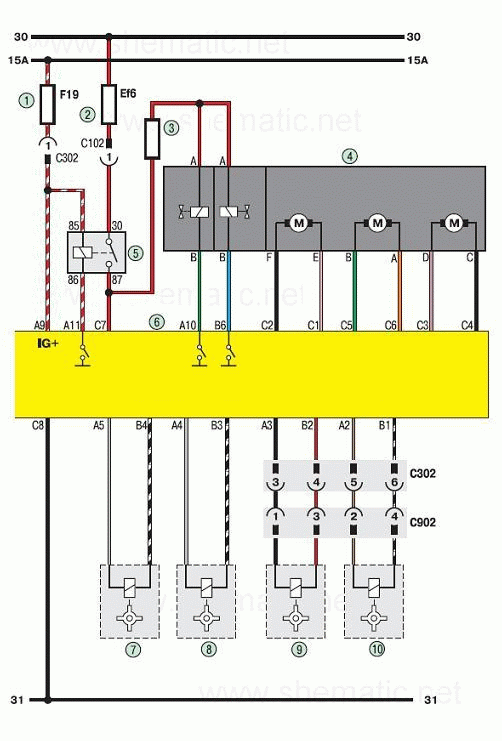

Антиблокировочная система тормозов Шевроле Ланос.
1 – предохранитель (10 А);
2 – плавкая вставка (40 А);
3 – предохранитель ABS (10 А);
4 – гидроэлектронный блок ABS;
5 – реле ABS;
6 – блок управления ABS;
7 – датчик вращения левого заднего колеса:
8 – датчик вращения правого переднею колеса;
9 – датчик вращения левого переднего колеса;
10 — датчик вращения правого заднего колеса.
