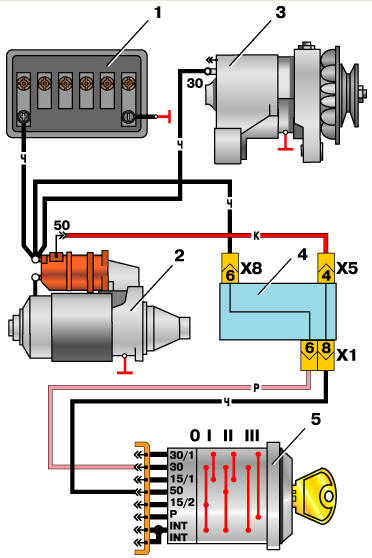

Схема соединений стартера автомобиля Москвич.
1 – аккумуляторная батарея;
2 – стартер;
3 – генератор;
4 – блок предохранителей и реле;
5 – выключатель зажигания
