Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Москвич >> Схема электрооборудования автомобиля Москвич 407 и его модификацийСхема электрооборудования автомобиля «Москвич 407» и его модификаций

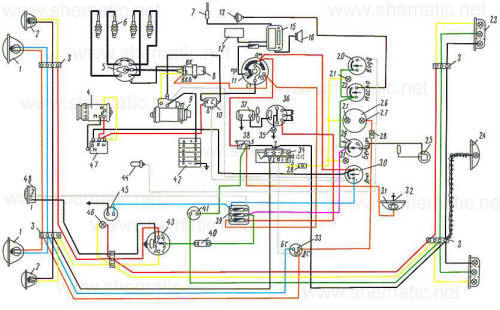

Схема электрооборудования автомобиля «Москвич 407» и его модификаций.
(нажмите для увеличения).
Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля Москвич модель 407 и его модификаций.
1. Фара
2. Подфарник «Москвич 407»
3. Соединительная панель (колодка)
4. Генератор
5. Распределитель зажигания
6. Свеча зажигания «Москвич 407»
7. Антенна радиоприемника
8. Катушка зажигания
9. Стартер
10. Реле стартера
11. Включатель (замок) зажигания и стартера
12. Блок питания радиоприемника
13. Датчик указателя давления масла
14. Сигнальный фонарь
15. Радиоприемник «Москвич 407»
16. Репродуктор радиоприемника
17. Таксометр
18. Лампочка осветления шкал таксометра
19. Включатель таксометра «Москвич 407»
20. Указатель температуры жидкости, охлаждающей двигатель
21. Лампочка осветления шкал приборов
22. Указатель давления масла в системе смазки двигателя
23. Задний фонарь
24. Фонарь освещения номерного знака и багажника
25. Датчик указателя уровня бензина
26. Спидометр «Москвич 407»
27. Контрольная лампочка дальнего света фар
28. Соединительная муфта
29. Указатель уровня бензина в баке
30. Амперметр «Москвич 407»
31. Плафон внутреннего освещения кузова
32. Включатель плафона
33. Ножной переключатель света фар
34. Центральный переключатель света «Москвич 407»
35. Контрольная лампа включателя электродвигателя отопителя
36. Включатель электродвигателя вентилятора отопителя
37. Электродвигатель с вентилятором отопителя
38. Термобиметаллический предохранитель
39. Блок плавких предохранителей
40. Прерыватель указателей поворотов «Москвич 407»
41. Включатель стоп-сигнала
42. Аккумуляторная батарея
43. Переключатель указателей поворотов и включатель звукового сигнала
44. Датчик указателя температуры охлаждающей жидкости
45. Штепсельная розетка для переносной лампы
46. Контрольная лампа указателей поворотов «Москвич 407»
47. Реле-регулятор
48. Звуковой сигнал «Москвич 407»

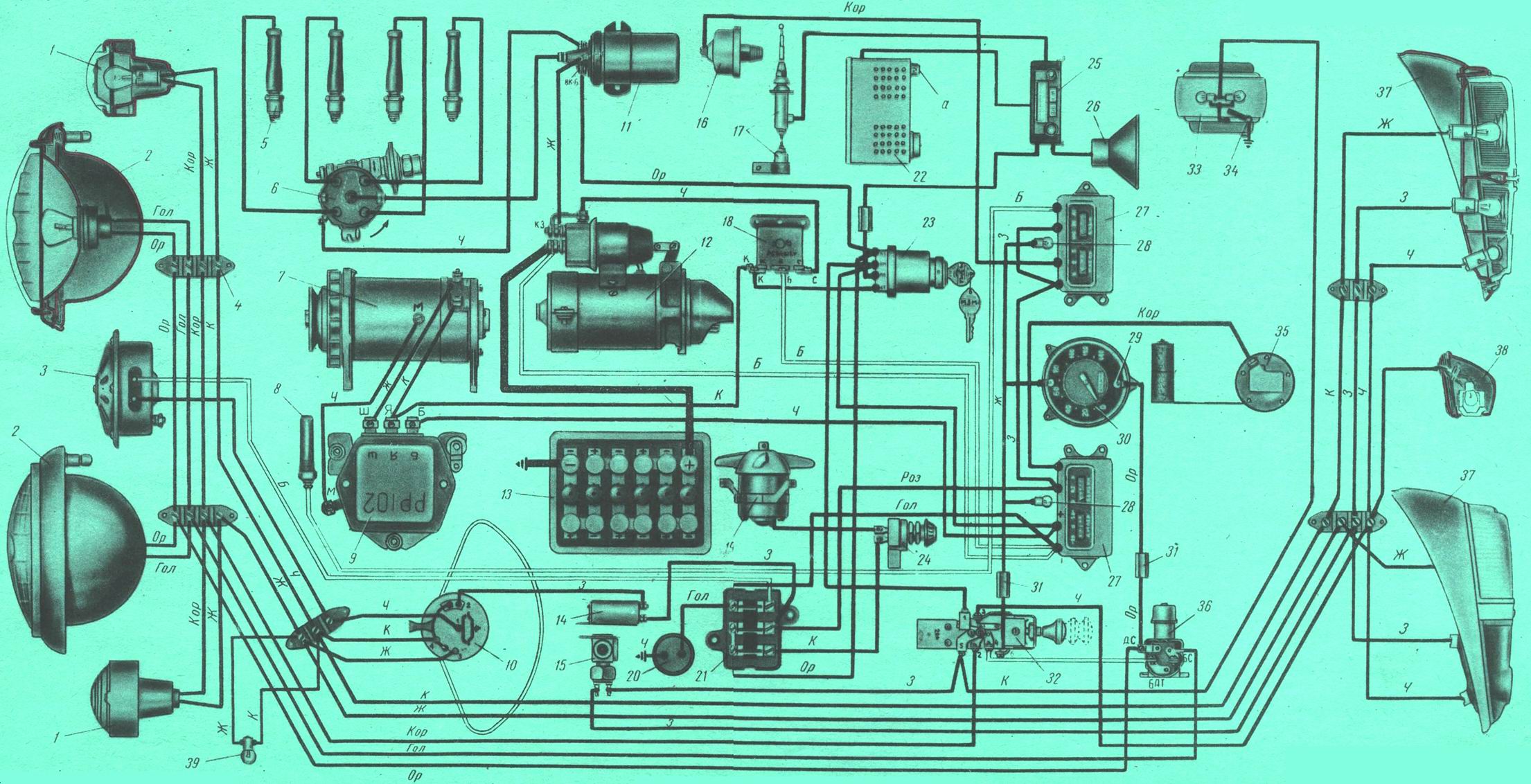

Система электрооборудования автомобиля Москвич 407 (схема 2)
Система электрооборудования автомобиля Москвич 407
(схема 2)
(нажмите для увеличения).
1. Подфарник
2. Фара «Москвич 407»
3. Звуковой сигнал
4. Соединительная панель (колодка)
5. Свеча зажигания
6. Прерыватель-распределитель зажигания
7. Генератор «Москвич 407»
8. Датчик указателя температуры охлаждающей жидкости
9. Реле-регулятор
10. Переключатель указателей поворотов и включатель звукового сигнала
11. Катушка зажигания «Москвич 407»
12. Стартер с электромагнитным включателем
13. Аккумуляторная батарея
14. Прерыватель указателей поворотов
15. Включатель стоп-сигнала задних фонарей
16. Датчик указателя давления масла
17. Антенна «Москвич 407»
18. Предохранитель реле включения стартера
19. Электродвигатель с вентилятором отопителя кузова
20. Штепсельная розетка для переносной лампы
21. Блок плавких предохранителей «Москвич 407»
22. Блок питания
23. Включатель зажигания и стартера
24. Включатель (с реостатом) электродвигателя вентилятора кузова
25. Радио
26. Датчик радиоприемника
27. Комбинация приборов «Москвич 407»
28. Лампа освещения шкал приборов
29. Контрольная лампа включения дальнего света фар
30. Спидометр и счетчик пройденного расстояния
31. Соединительная муфта проводов «Москвич 407»
32. Центральный переключатель света
33. Плафон внутреннего освещения кузова
34. Включатель плафона «Москвич 407»
35. Датчик указателя уровня топлива в баке
36. Ножной переключатель света фар
37. Задний фонарь
38. Фонарь освещения номерного знака багажника
39. Контрольная лампа указателей поворотов «Москвич 407»
Обозначения расцветки проводов «Москвич 407»
Б – белый
Гол – голубой
Ж – желтый
З – зеленый
К – красный
Кор – коричневый
Ор – оранжевый
Роз – розовый
Ч – черный
Обозначения маркировки клемм «Москвич 407»
АМ – амперметр
БАТ - аккумуляторная батарея
БС – ближний свет
ВК – включатель зажигания
ДС – дальний свет
КЗ – катушка зажигания
М – масса
СТ – стартер
Я – якорь
Ш – шунт (выводная клемма обмотки возбуждения)
добавлено 17.12.10 08:02:21 | просмотрено 21259 раз
