Больше чем схемотехникаСхема электрических соединений задней двери автомобилей LADA KALINA 11174,11184, 11194
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобилей LADA KALINA 11174, 11184, 11194 >> Схема электрических соединений задней двери автомобилей LADA KALINA 11174,11184, 11194Схема электрических соединений задней двери автомобилей LADA KALINA 11174,11184, 11194

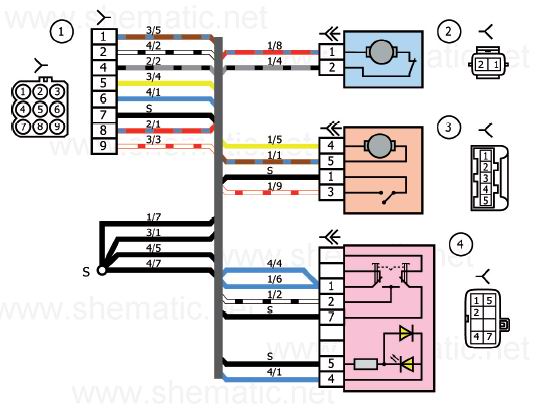

Схема электрических соединений жгута проводов дополнительного заднего правого
(задние двери) автомобилей LADA KALINA 11174, 11184, 11194.
Перечень элементов:
1 - колодка жгута проводов дополнительного заднего правого к колодке жгута
проводов заднего;
2 - электродвигатель стеклоподъемника правой задней двери:
3 - замок правой задней двери:
4 - переключатель стеклоподъемника.
Жгут проводов дополнительный задний правый - 11186-3724550-10.
