Шифратор телефонных разговоров

Шифраторы звуковых сигналов применяются для засекречивания телефонных переговоров. Схема простого шифратора показана на рис.1. Шифратор производит инверсию НЧ сигнала, в результате сигнал становится неразборчивым, в то же время сигнал нормально передается по телефонным радиоканалам. Тактовой генератор DD2 вырабатывает меандр с частотой 7 кГц. Делитель с частотой 3.5 кГц собран на D - триггере DD3. Аналоговый коммутатор DD4 совместно с дифференциальным усилителем на ОУ DA1.2 образуют балансный модулятор. Входной фильтр на микросхеме DA1.1 имеет полосу пропускания 300…3000 Гц. Устройство выполняет функцию как кодера, так и декодера. Синхронизации двух шифраторов не требуется, однако при налаживании резистором R5 необходимо установить одинаковые частоты несущей по максимальной разборчивости.

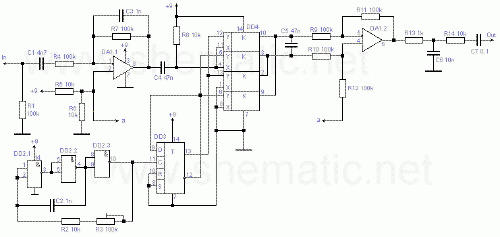

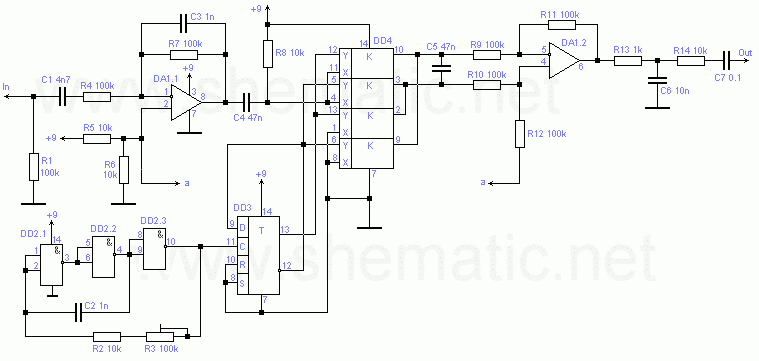

Схема шифратора телефонных разговоров
Схема шифратора телефонных разговоров
(нажмите для увеличения схемы).



Литература: Журнал Радиохобби №4 1999.
