Автоматическое резервирование при отключении электропитания
В нормальных условиях контакты реле Р3 запитаны от реле 2 (рис. 1), которое в свою очередь закорачивает контакты основной линии Fa, Fb, Fc до потребителя A, B, C.

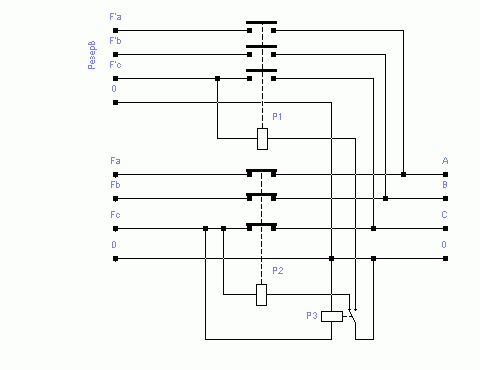

Схема автоматического резервирования при отключении электропитания.
Рис. 1 Схема автоматического резервирования при отключении электропитания.

Если в основной линии пропадает напряжение - реле Р3 запитывает реле Р1, реле Р2 отключит основную линию Fa, Fb, Fc от потребителя, а реле Р1 подключит резервную линию F'a, F'b, F'c.
