Индикатор занятости телефонной линии

Индикатор занятости телефонной линии или состояния телефонного модема (off line / on line) очень полезен для пользователей модемов. Напряжение 1.9 В на базе Q1 (ВC879) устанавливается делителем R1, R2 в режиме когда трубка «лежит» т.е. напряжение в линии максимально. При этом Q1 – открыт, а Q2 – закрыт и светодиод не излучает. При снятии трубки или когда модем on line напряжение в линии и соответственно на базе Q1 падает, что приводит к его закрытию, открытию Q2 и загоранию светодиода, сигнализирующего о занятости линии. В качестве Q1, Q2 можно использовать КТ315.

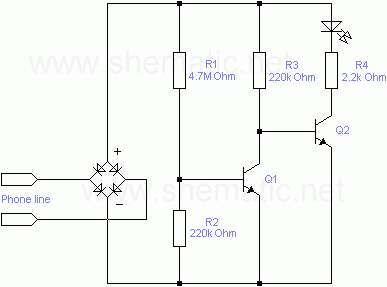

Схема индикатора занятости телефонной линии
Схема индикатора занятости телефонной линии
