Металлоискатель

Простой но эффективный металлодетектор рис.1 выполнен в виде приставки к аудиоплееру или приемнику с диапазоном средних волн, и не требует дополнительных электрических подключений. Его основа – генератор Хартли, контурная катушка которого является поисковой рамкой, состоящей из 80 витков провода в эмалевой изоляции, намотанных бухтой диаметром 200 мм с отводом от середины рис.2. Связь с приемником осуществляется антенной – 90 см проводом, соединенным с коллектором T1. Настроив приемник на слабую средневолновую станцию, включают металлоискатель и подстроечником C2 настраивают частоту генерации так, чтоб в приемнике появились «биения». При этом оба устройства превращаются в чувствительный к металлу детектор.

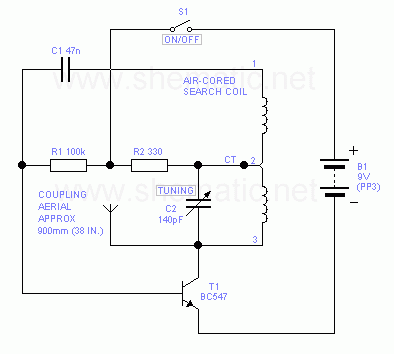

Схема металлоискателя
Рис.1. Схема металлоискателя

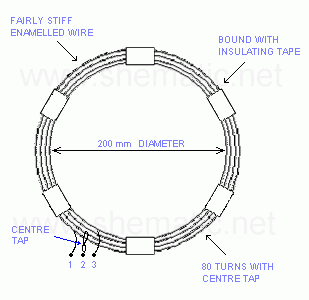

Рамка металлоискателя
Рис.2. Рамка
металлоискателя


Литература: “Everyday with Practical Electronics/ETI” № 6/99.
