Цифровой магнитофон

Схема цифрового магнитофона построена на микросхеме DD1 ISD1420, однопрограммного записывающего устройства и сохранении данных в ПЗУ при выключенном напряжении питания. Объем ПЗУ зависит от типа микросхемы DD1 – две последние цифры обозначения указывают на соответствующей объем в секундах. Ток потребления микросхемы 20 мА. Динамик ВА1 включается кнопкой SA1. Потенциометром R7 подбирается необходимый уровень выходного напряжения.
Управления цифровым магнитофоном:
SB1 – воспроизведение из ПЗУ (при удержании кнопки). При отжатые кнопки, воспроизведение остановится и устройство становится в исходное положение.
SB2 - воспроизведение из ПЗУ (полное воспроизведение программы от краткосрочного нажатия кнопки).
SB3 – запись в ПЗУ (при удержании кнопки). При записи горит светодиод VD1. При отжатые кнопки программа становится в исходное положение.
Цифровой магнитофон можно установить в автомобиле для информирования водителя об превышении скорости, отсутствии заряда аккумулятора, или о недостаточном уровне топлива. Также устройство можно использовать для голосовой ретрансляции.

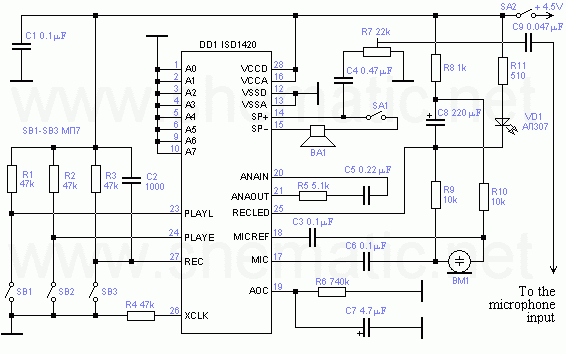

Схема цифрового магнитофона
Схема цифрового магнитофона
