Шлагбаум фирмы DoorHan FAAC 610 MPS - 615 SDT

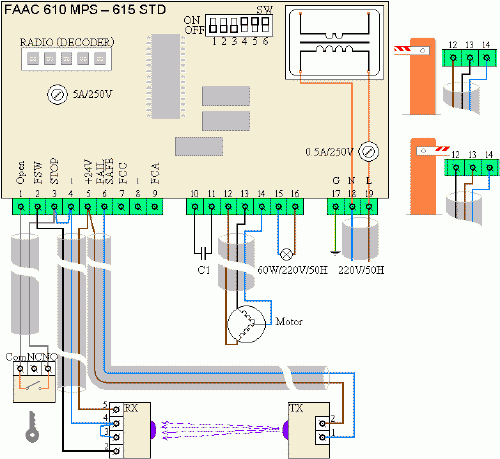

Схема шлагбаума фирмы DoorHan FAAC 610 MPS - 615 SDT.
Рис. 1 Схема шлагбаума фирмы DoorHan FAAC 610 MPS - 615 SDT.
(нажмите для увеличения).

Кодировка TX пультов.
Рис. 2 Кодировка TX пультов.

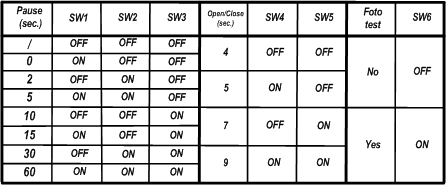

Режимы работы шлагбаума фирмы DoorHan FAAC 610 MPS - 615 SDT.
Рис. 3 Режимы работы шлагбаума фирмы DoorHan FAAC 610 MPS - 615 SDT.

Описание программирования:

1. Включите питание после установки и подсоединения всех электронных компонентов системы.
2. Пульт master TX используется для установки кода в плату приемника (см. запись кода в привод).
3. Используйте тот же пульт master TX для записи кода на другие TX пульты системы (см. кодирование TX пультов).
4. Коды закодированных TX пультов хранятся в плате декодера, интервал между подачей команд должен составлять не менее 5 сек.

Запись кода в привод:
1. Одновременно нажмите кнопки P1 и P2 на master TX пульте и отпустите их, когда индикатор замигает (через 1-2 секунды).
2. Нажмите и удерживайте кнопку обучения на плате приемника: индикатор на приемнике должен замигать.
3. Пока индикатор передатчика master моргает, нажмите и удерживайте кнопку пульта, необходимую для управления (индикатор TX пульта должен постоянно гореть).
4. Перед тем, как отпустить кнопку на плате приемника, убедитесь, что индикатор постоянно горел около 2 секунд для подтверждения того, что код сохранен.
5. Отпустите кнопку пульта master TX.

Кодировка TX пультов:
1. Одновременно нажмите кнопки P1 и P2 на master TX пульте и отпустите их, когда индикатор замигает (через 1-2 секунды).
2. Расположите пульт master TX напротив кодируемого пульта (master или slave), как показано на рис.2.
3. На пульте master TX (пока индикатор мигает), нажмите и удерживайте ту кнопку, что использовалась для кодировки системы: индикатор должен гореть постоянно.
4. Нажмите требуемый канал на программируемом пульте, когда индикатор потухнет после двойного моргания в подтверждение того, что код сохранен, отпустите кнопку.
5. Отпустите кнопку пульта master TX.

Повторите операцию для всех кодируемых пультов. На рис. 3 - режимы работы устройства.
